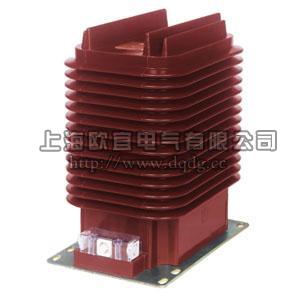

LZZBJ9-35電流互感器 戶內 單相 環氧樹脂澆注式 LZZBJ9-35Q  35KV  LZZBJ9-35G

LZZBJ9-35、LZZBJ9-35Q系列電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

一、結構簡介

LZZBJ9-35電流互感器為全封閉支柱式結構，耐污染及潮濕，尺寸小，重量輕，適用于任何位置、任意方向安裝。單變比一次繞組為固定式；雙變比一次繞組采用串、并聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，并聯時為200/5A。lzzbj9-35適用于寬度為1.2米的中置柜。

二、技術參數

1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
2、額定絕緣水平：40.5/95/185kV
3、額定二次電流：5A，1A
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。

三、參數參加對照表

型號	電流比（輸出可定做/1A）	準確級組合	額定輸出 （VA）	短時熱電流 （Ith）	額定動穩定電流 （Idyn）
LZZBJ9-35   LZZBJ9-35Q	20/5A	0.2/5P20 0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.2/0.5/10P10/10P10	15/20/30/30 15/20/30/30	6/1	15
	30/5A，40/5A			7/1	17.5
	50/5A			12/1	30
	75/5A			16/1	40
	100/5A			25/1	63
	150/5A，200/5A			31.5/1	80
	300/5A，400/5A			31.5/2
	600/5A			31.5/3
	750/5A	0.2/5P20 0.5/5P20 0.5/5P20 0.2/5P10/5P20	30/50 30/30/30	31.5/4	80
	800/5A
	1000/5A
	1250/5A
	1500/5A
	2000/5A			31.5/4	130
	2500/5A
	3000/5A
	3150/5A

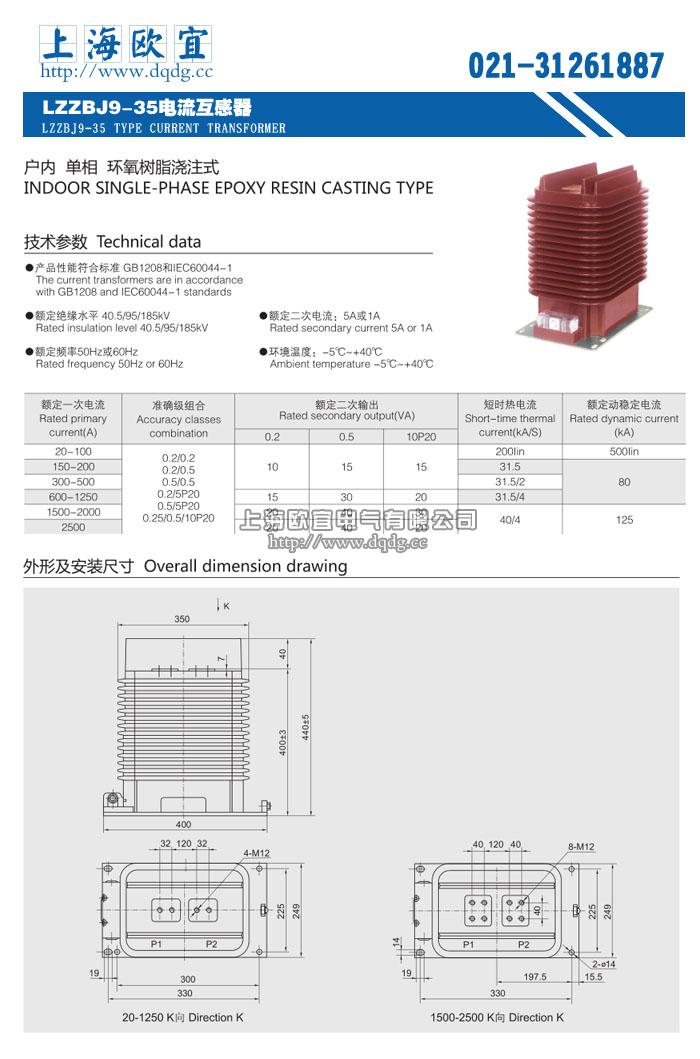

四、LZZBJ9-35電流互感器型號含義及參數



產品名稱：LZZBJ9-35電流互感器



型號：lzzbj9-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ9-35電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
