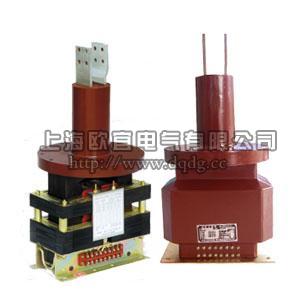

LZZBJ4-35電流互感器
-
- 產品型號：LZZBJ4-35
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
LZZBJ4-35G 型電流互感器(LZZBJ4-35,LZZBJ4-35Q)
一、概述
LZZBJ4-35、LZZBJ4-35Q、LZZBJ4-35Q電流互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
本型電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。

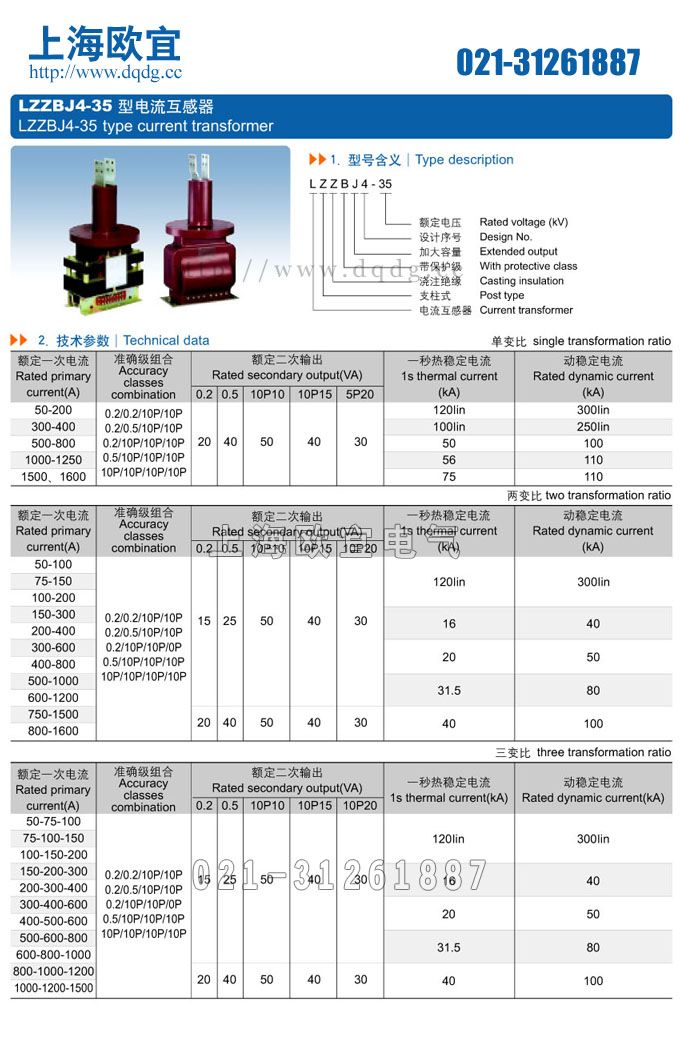

三、技術參數
1 額定絕緣水平：40.5/95/185 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
6、可按用戶定制非標產品。
額定一次電流(A) 額定二次電流(A) 準確級組合 額定輸出(VA) 額定短時熱電流(Ith)(kA) 額定動穩定電流(Idyn)(kA) 20 5 0.2/10P10
0.2/10P20
0.5/10P10
0.5/10P20
10P10/10P10
10P20/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10
0.2/10P10/10P20
0.5/10P10/10P10
0.5/10P10/10P2020/50
20/25
50/50
50/25
50/50
25/25
15/50/50
15/50/25
15/25/50
15/25/25
50/25/50
50/25/251.3 3.25 30 2 5 40 3 7.5 50 4.5 11.5 75 6 15 100 9 22.5 150 12 30 200 18 45 300 24 60 400 36 90 600 48 120 800 1000 1200 1500

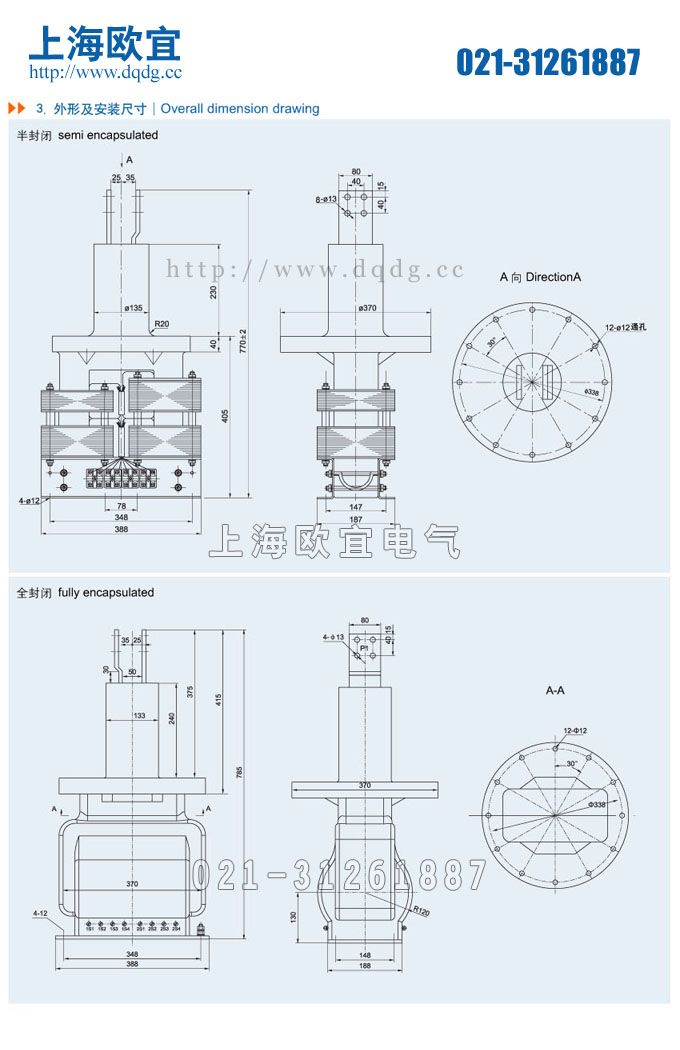

四、LZZBJ4-35電流互感器外形及安裝尺寸圖
產品名稱：LZZBJ4-35電流互感器
型號：LZZBJ4-35
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ4-35電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
