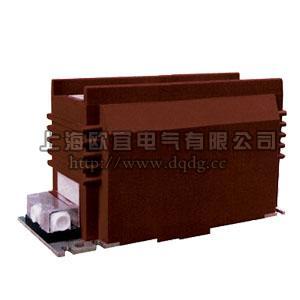

LZZBJ18-10/185H/4S電流互感器

一、產品簡介

LZZBJ18-10/185H/4S電流互感器系列電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

本系列電流互感器為環氧樹脂澆注絕緣全封閉結構，耐污染及潮濕。安裝時將一次出線螺釘壓緊，保證接觸可靠。


三、技術參數

1、額定絕緣水平：12/42/75kV
2、LZZBJ18-10/185H/4S電流互感器額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。

四、常規技術參數

型號	額定一次電流(A)	準 確 級	額定輸出(VA)					短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)( kA)
		組    合	0.2S	0.5S	10P10	10P15	10P20
LZZBJ18-10/185H/4S	20/5	0.2S/10P20 0.5S/10P20 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.2/10P10 0.2/0.5/10P10	10	20	15	20	15	3	7.5
	30/5							4.5	11.25
	40/5							6	15
	50/5							7.5	18.75
	60/5							9	22.5
	75/5							10	25
	100/5							21	52.5
	150/5							31.5	80
	200/5 250/5							45	112.5
	300/5							45	112.5
	400/5 500/5							63	130
	600/5							80	160
	800/5 1000/5		15	30	20	20	15	80	160
	1200/5 1250/5							100	160
	1500/5		30	60	20	30	20	100	160
	2000/5
	3000/5

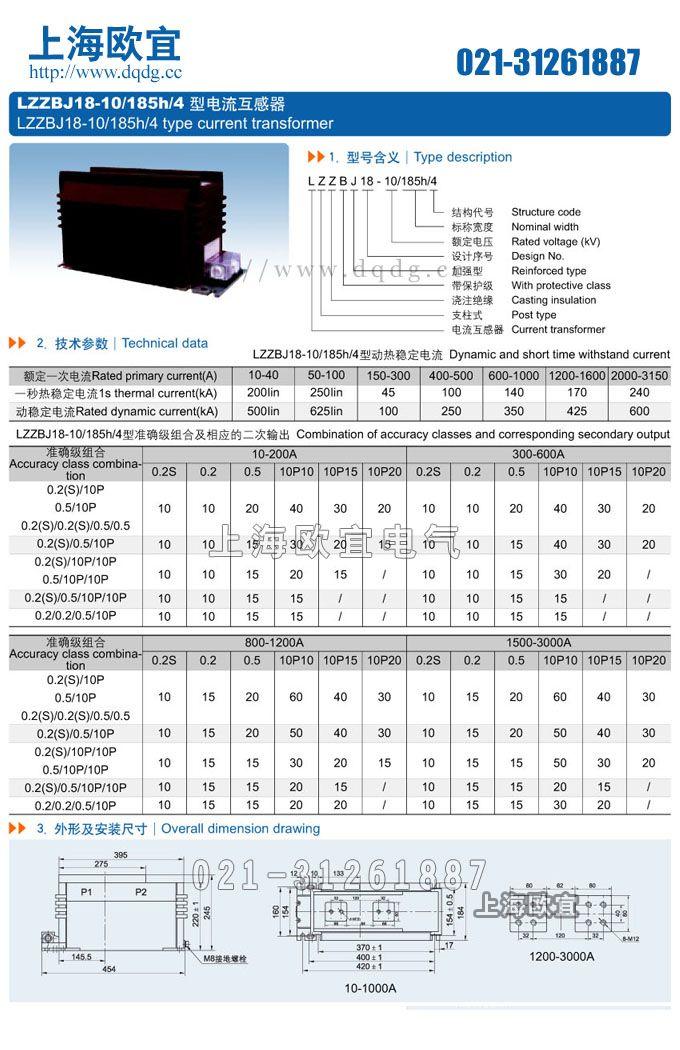

五、LZZBJ18-10/185H/4S電流互感器型號含義、外形及安裝尺寸

產品名稱：LZZBJ18-10/185H/4S電流互感器



型號：LZZBJ18-10-185H-4S

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ18-10/185H/4S電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://m.junchengclinic.com/LZZBJ18-10-185H-4S-12.html
