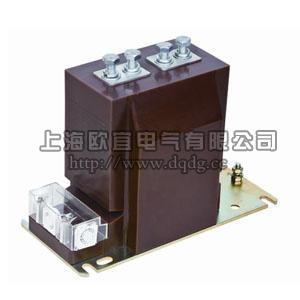

LZZJ2-10電流互感器(計量專用)

一、概述

LZZJ2-10電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

二、LZZJ2-10電流互感器通用技術條件

1.0 負荷的功率因數COS￠＝0.8（滯后）。
2.0 額定頻率：50Hz
3.0 極性：減
4.0 LZZJ2-10電流互感器的額定二次電流：5A或1A。

三、注意事項

1.0 LZZJ2-10電流互感器一次有電流通過時，一次繞組不得開路，否則有高電壓產生，對產品性能亦有影響。
2.0 一次繞組對二次繞組及地的重復工頻耐壓試驗應在規定試驗電壓值的80%下進行，時間1分鐘。

額定電流比(A)	級次組合	準確級及額定輸出			一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2	0.5	10P10
5/5	0.2/10P  0.5/10P10	10	10	15	0.5	1.1
10/5					1.9	2.2
15/5					1.4	3.4
20/5					1.8	4.5
30/5					2.7	6.8
40/5					3.6	9
50/5					4.5	11.3
75/5					6.8	16.9
100/5					9	22.5
150/5					11.3	24
200/5					15	32
300/5					22.5	48
400/5					30	64
500/5					30	75
600/5					30	75
800/5					40	80

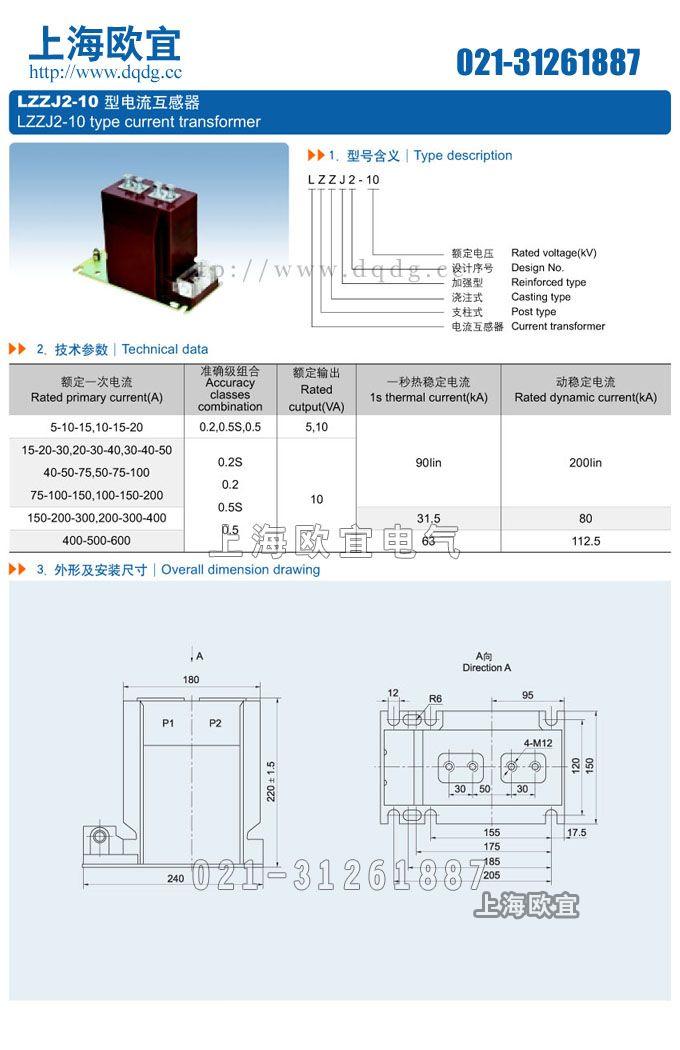

 四、LZZJ2-10電流互感器外形安裝尺寸、型號含義

產品名稱：LZZJ2-10電流互感器



型號：LZZJ2-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZJ2-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
