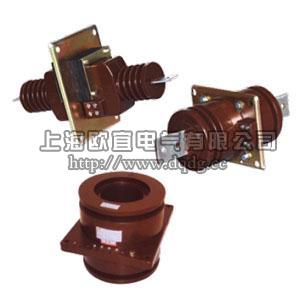

LAJ-10Q電流互感器
-
- 產品型號：LAJ-10Q
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
LAJ-10Q電流互感器 LAJ-10
一、概述
LAJ-10Q電流互感器 為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
二、LAJ-10Q結構簡介
本系列電流互感器分單匝式、復匝式、母線式三種。
三、技術參數
1、LAJ-10Q額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。
產品型號 額定電流 準確級及額定輸出 保護級 一秒熱穩定電流(KA) 動穩定電流(KA) 0.2 0.5 1 額定輸出(VA) 準確級及準確限值系數 LAJ-10Q

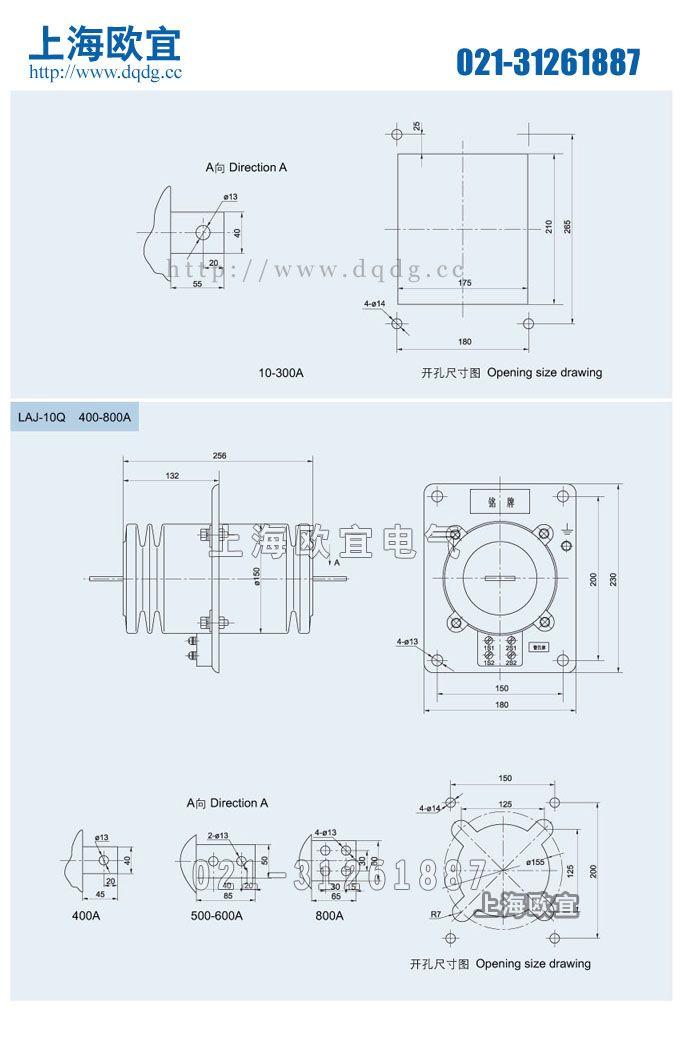

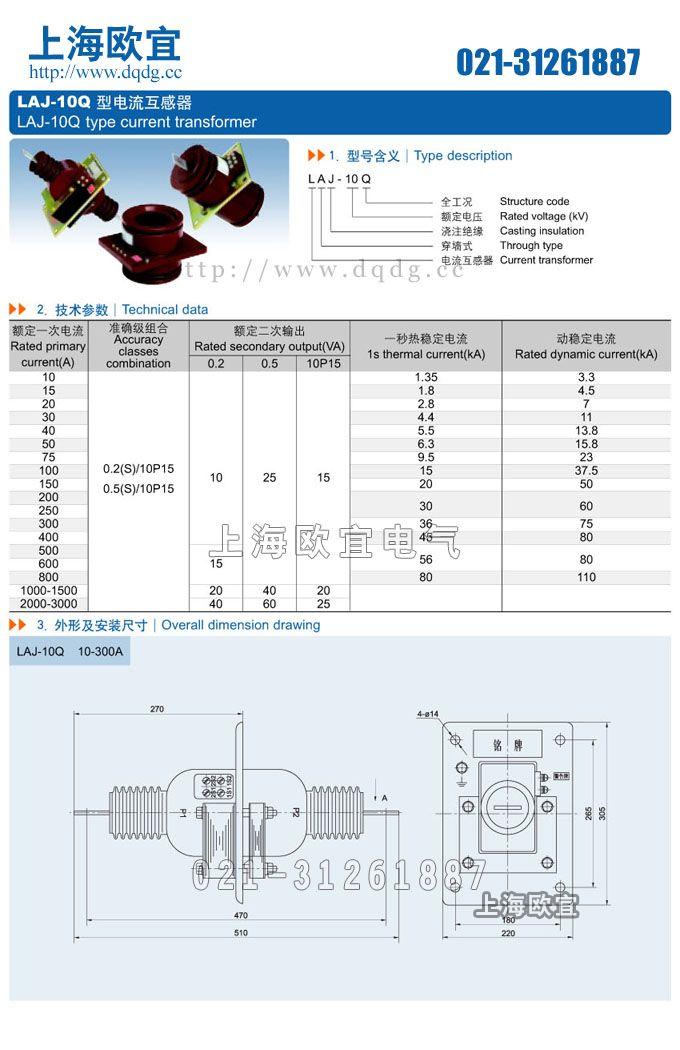

LAJ-1010-20/5 15 20 20 20 10P15 2.4 4.3 30/5 3.6 6.5 40/5 4.8 8.6 50/5 6 10.8 75/5 9 16.2 100/5 12 21.5 150/5 18 32.3 200/5 24 43 300/5 30 54 400/5 30 54 500/5 30 55 600/5 30 54 800/5 40 72 1000-1500/5 40 40 40 - - 2000-6000/5 50 50 50 四、LAJ-10Q電流互感器外形及安裝尺寸、型號含義
產品名稱：LAJ-10Q電流互感器
型號：LAJ-10Q
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LAJ-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
