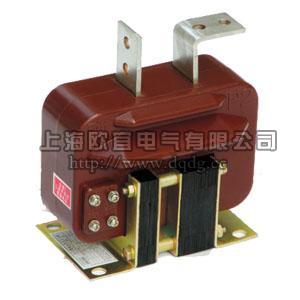

LZJC-10電流互感器
-
- 產品型號：LZJC-10
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
LZJC-10電流互感器 10KV 高壓電流互感器（LZJC-10Q,LZJC-10G）
一、 概述
LZJC-10、LZJC-10Q、LZJC-10G電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
本型電流互感器為環氧樹脂澆注全封閉支柱式結構，體積小、重量輕，適宜于安裝任何位置，任意方向。
三、技術參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 污穢等級：Ⅱ級；
LZJC-10(G)型技術參數
注：若用戶有要求，測量級可為0.2S、0.5S級；
用戶若有特殊要求，可與我廠協商確定。四、技術參數
型號 額定一次電流 額定二次電流 準確級組合 額定二次負荷 重量 10P級準確限值系數 額定短時一秒熱
電流(KA)有效值額定動穩定
電流(KA鋒值)0.5級
0.2S
0.2級5P級
10P級LZJC-10 5-400 5 0.5/10P
0.2S/10P
0.2/10P10 15 10 90 I 1n 160 I 1n 300 60 I 1n 150 I 1n 800 50 I 1n 120 I 1n 1000 45 I 1n 90 I 1n 五、LZJC-10電流互感器外形安裝尺寸及型號含義
產品名稱：LZJC-10電流互感器
型號：LZJC-10
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZJC-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
