LMZJ1-10Q,LMZJ1-10電流互感器
-
- 產品型號：LMZJ1-10Q
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述

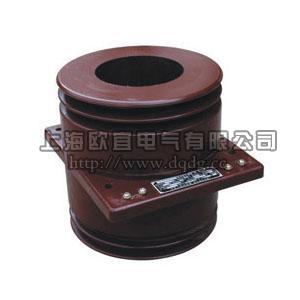

LMZJ1-10Q,LMZJ1-10電流互感器
一、概述
LMZJ1-10Q,LMZJ1-10電流互感器為環氧樹脂澆注絕緣母線式全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
本系列電流互感器為環氧樹脂澆注絕緣全封閉母線式結構。鐵心為圓環形，二次繞組均勻地繞在鐵心，用環氧樹脂澆注成型，澆注體固定在穿墻安裝板上。
三、技術參數
1、額定絕緣水平:12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合及額定輸出見表
4、污穢等級：Ⅱ級
產品型號 額定電壓 額定一次電流 額定二次電流 額定二次負荷 準確級組合 10P級準確限值系數 0.5級 10P級 LMZJ1-10Q 10 1500 5 50 50 0.5/10P

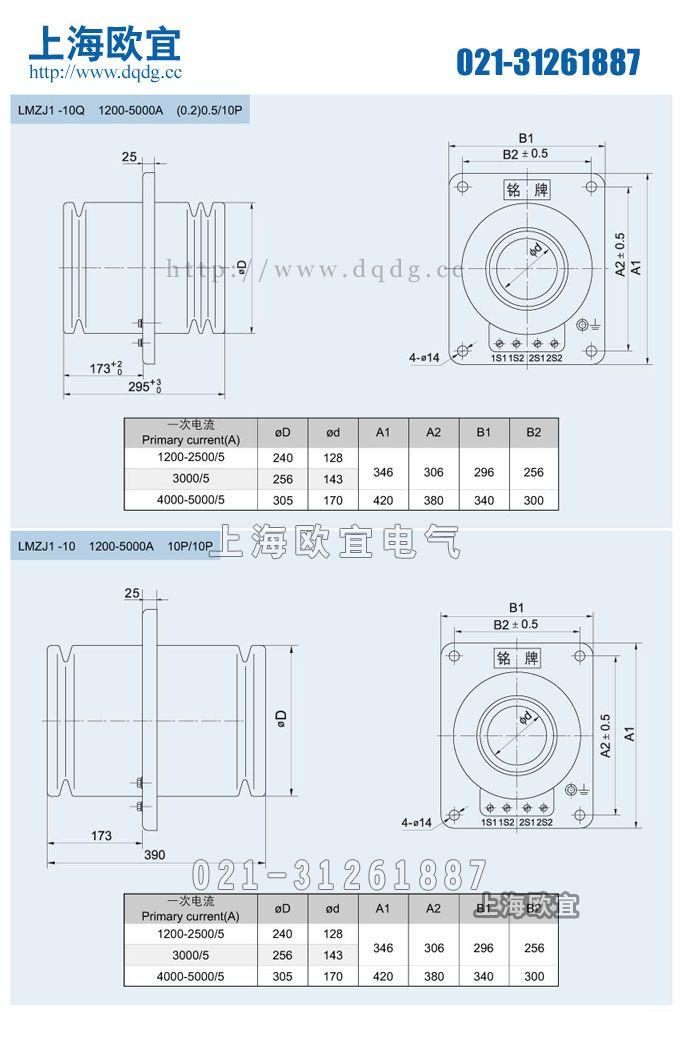

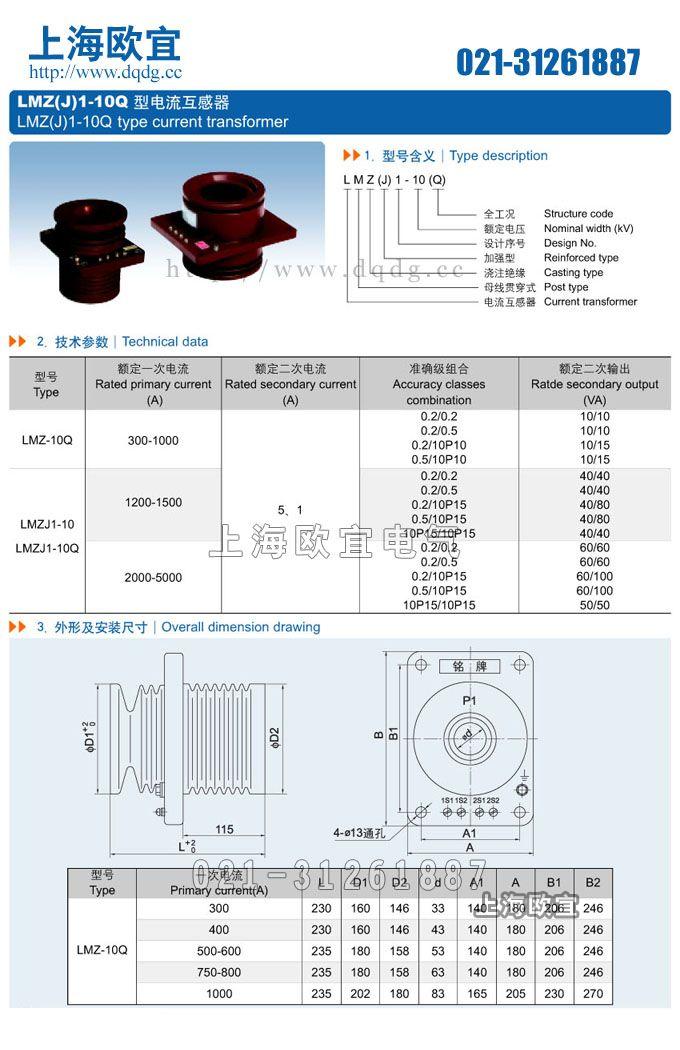

10P/10P1/3.6 2000 3000 60 60 4000 四、LMZJ1-10Q,LMZJ1-10電流互感器外形及安裝尺寸、型號含義
產品名稱：LMZJ1-10Q,LMZJ1-10電流互感器
型號：LMZJ1-10Q
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LMZJ1-10Q,LMZJ1-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
