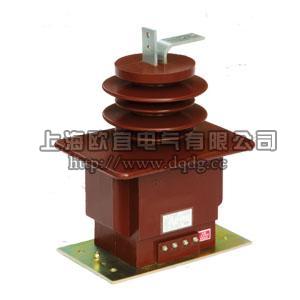

LZZB7-35電流互感器

一、概述

LZZB7-35電流互感器電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

LZZB7-35型電流互感器為全封閉支柱式結構，耐污染及潮濕。本產品有兩種不同的結構尺寸。LZZB7-35是LCZ-35替代產品。

三、技術參數

1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
2、額定絕緣水平：40.5/95/185kV
3、局部放電水平符合GB1208《電流互感器》標準。
4、若用戶有要求，測量級可為0.2S、0.5S級。

額定一次電流(A)	額定二次電流(A)	準確級組合	額定輸出(VA)	額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn) (kA)
20	5,1	0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10	30/50 50/50 30/25 50/25 20/50/50 20/50/25 20/50/50/50 30/20/50/50 20/20/50/50	6	15
30
40				12	30
50
75				16	40
100				25	62.5
150				32	80
200
300
400
500
600
750		0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10	30/50 50/50 30/30 50/30 30/50/30 30/50/50 20/50/50/50 30/20/50/50 20/20/50/50	63	130
800
1000
1200
1500
2000

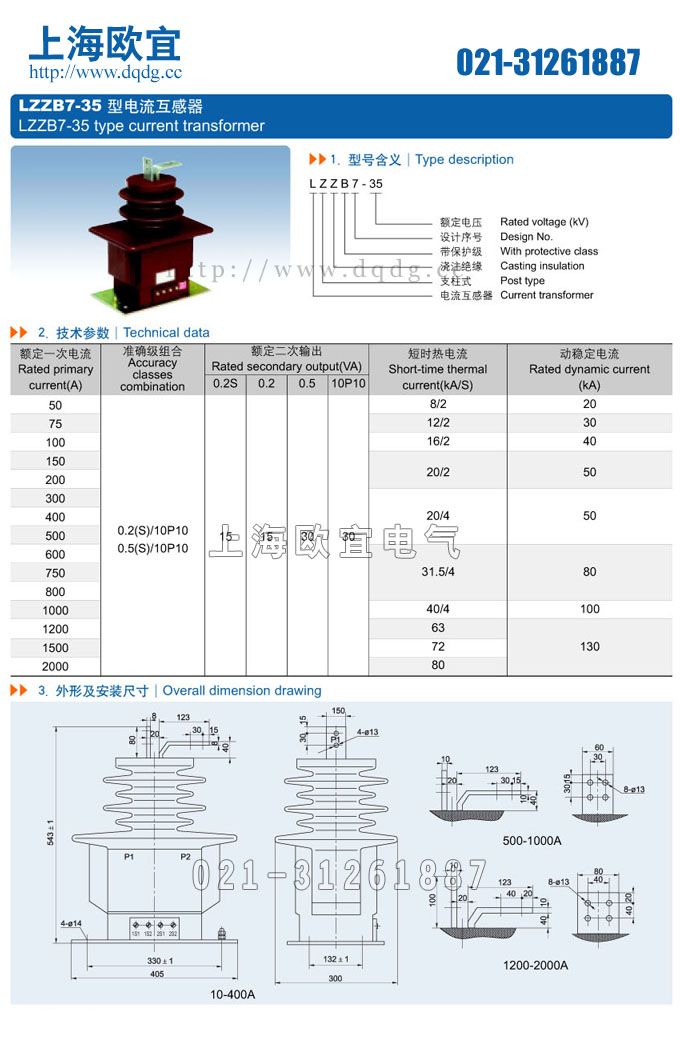

四、LZZB7-35電流互感器外形及安裝尺寸圖

產品名稱：LZZB7-35電流互感器



型號：LZZB7-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZB7-35電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
