BH-0.66電流互感器（BH-0.66I  BH-0.66II BH-0.66III 單、 雙排三排可選、戶內低壓電流互感器,全封閉）

一、BH-0.66電流互感器概述

BH-0.66電流互感器為戶內型,塑料外殼,全封閉產品.適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流監測和保護用。產品符合IEC60044-1;2003及GB1208-2006,<電流互感器>標準.


二、結構簡介

BH-0.66CT 電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。

三、使用條件

1 海拔高度不超過1000米;
2周?chē)h(huán)境溫度不高于+40攝式度,不低于-5攝式度
3 周?chē)諝獾南鄬?duì)濕度不大于85%(20攝式度);
4 安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質.
注:1 流互感器一次孔為三排結構.
2 容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應 5VA

四、產品選型參數表

型號(可選I II III 多排型)	電流比 (準確級有0.5、0.2、0.5S、0.2S）/1	輸出容量(VA)					最高工作電壓(V)
		0.2S	0.2	0.5S	0.5	1
BH-0.66-30 I B	300/5-150/5	2.5-5	5	5	5	5	660v
BH-0.66-30 I	20/5、50/5、75/5、100/5、150/5、200/5、300/5	2.5-5	5	5	5	5	660v
BH-0.66-/40 I	100/5、150/5、200/5、300/5、400/5、500/5、600/5	2.5-5	5-10	5-10	5-10	10	660v
BH-0.66-50 I	300/5、400/5、500/5、600/5、700/5、800/5	5	5-10	5-15	5-15	10-20	660v
BH-0.66-60 I	600/5、700/5、800/5、900/5、1000/5、1100/5、1200/5、1500/5	5-10	10	10	10	20	660v
BH-0.66-80 I	800/5、1000/5、1200/5、1500/5、2000/5	10	10-15	10-15	10-15	20	660v
BH-0.66-100 I	1000/5、1200/5、1500/5、2000/5、2500/5、3000/5	10-15	10-15	10-15	10-15	30	660v
BH-0.66-120 I	2000/5、3000/5、4000/5、5000/5	20	20	25	30	40	660v

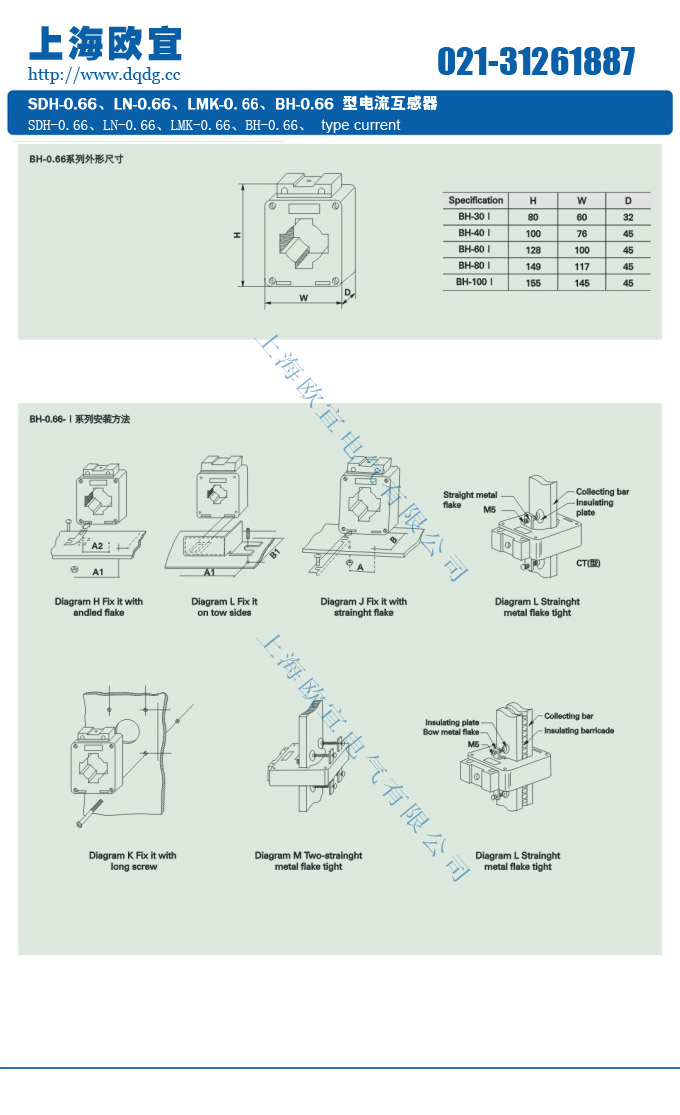

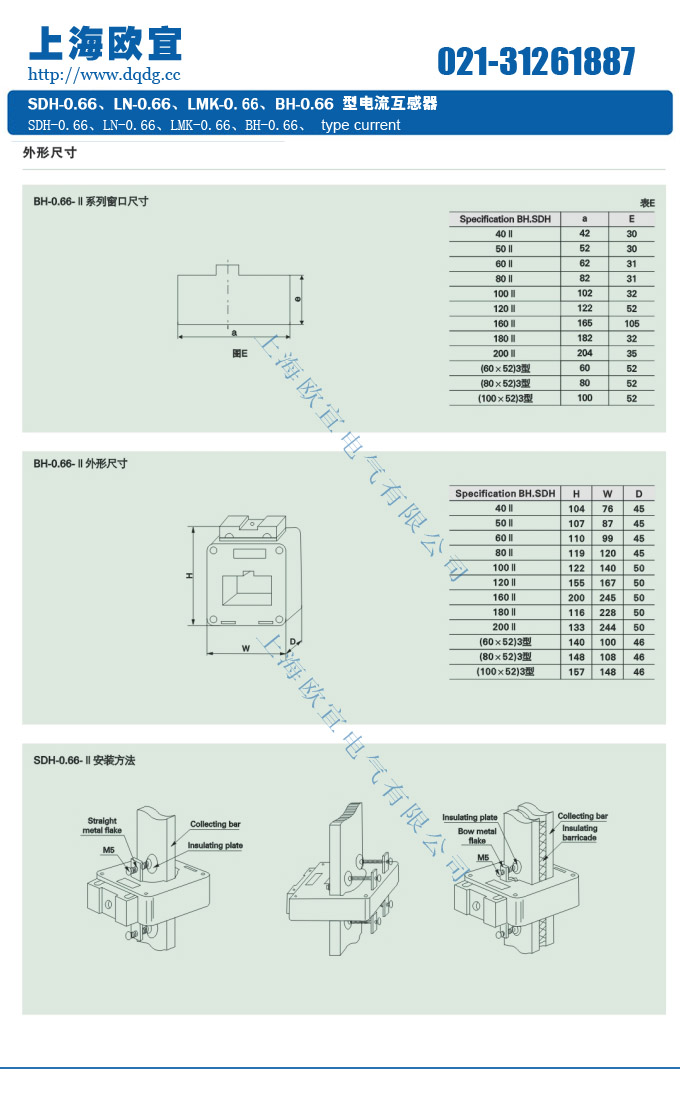

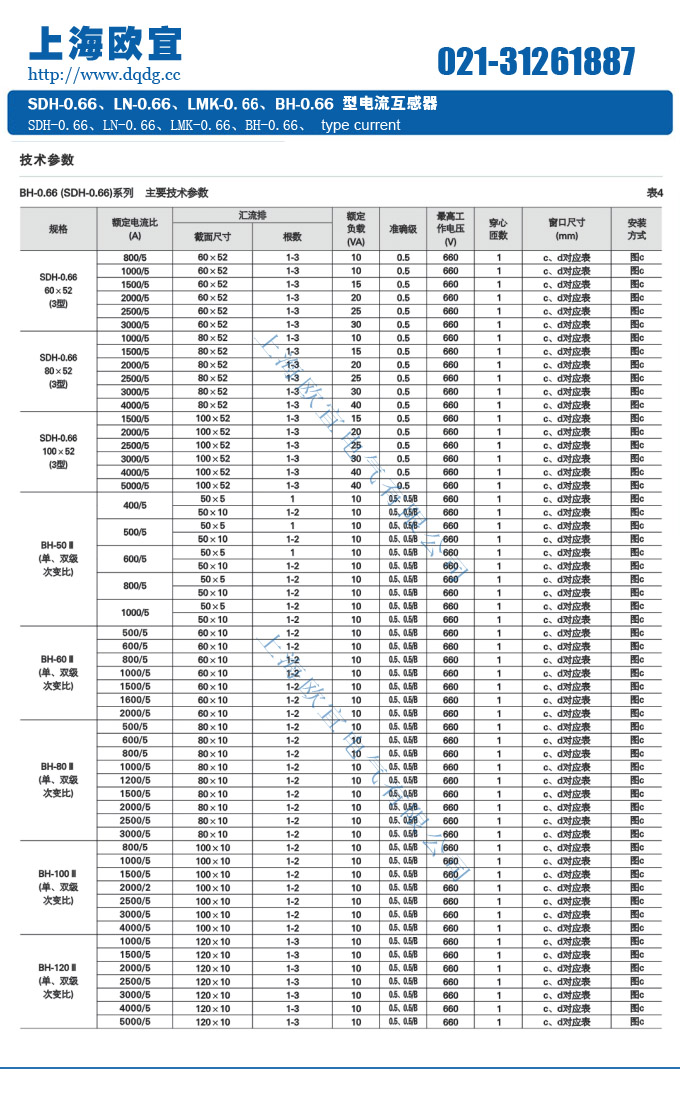

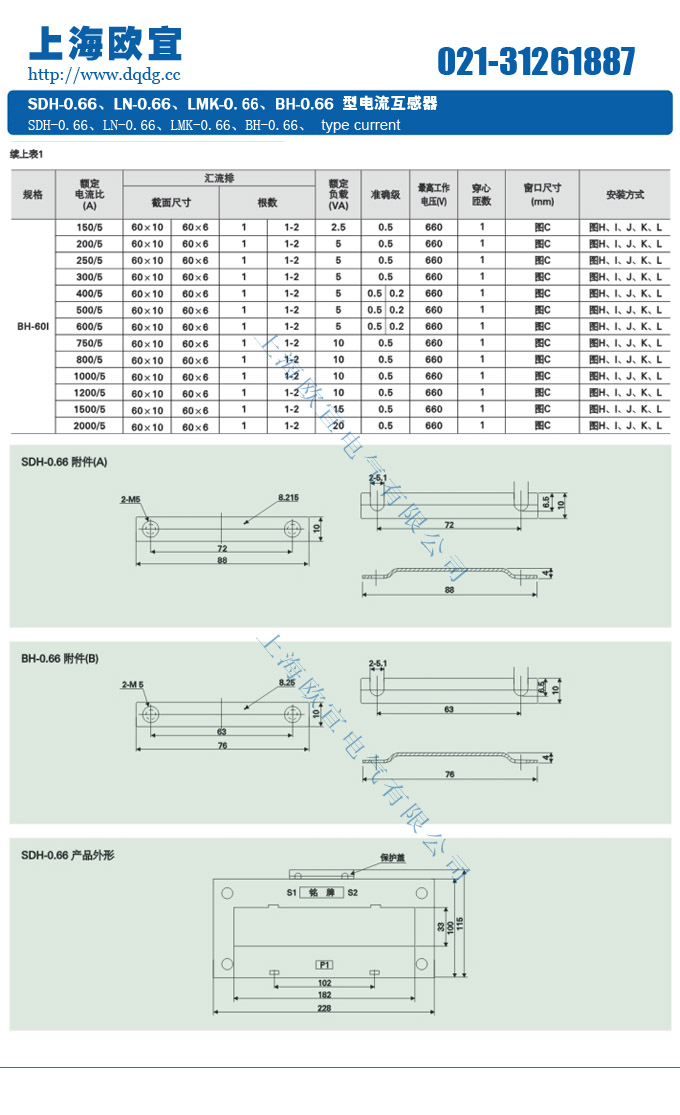

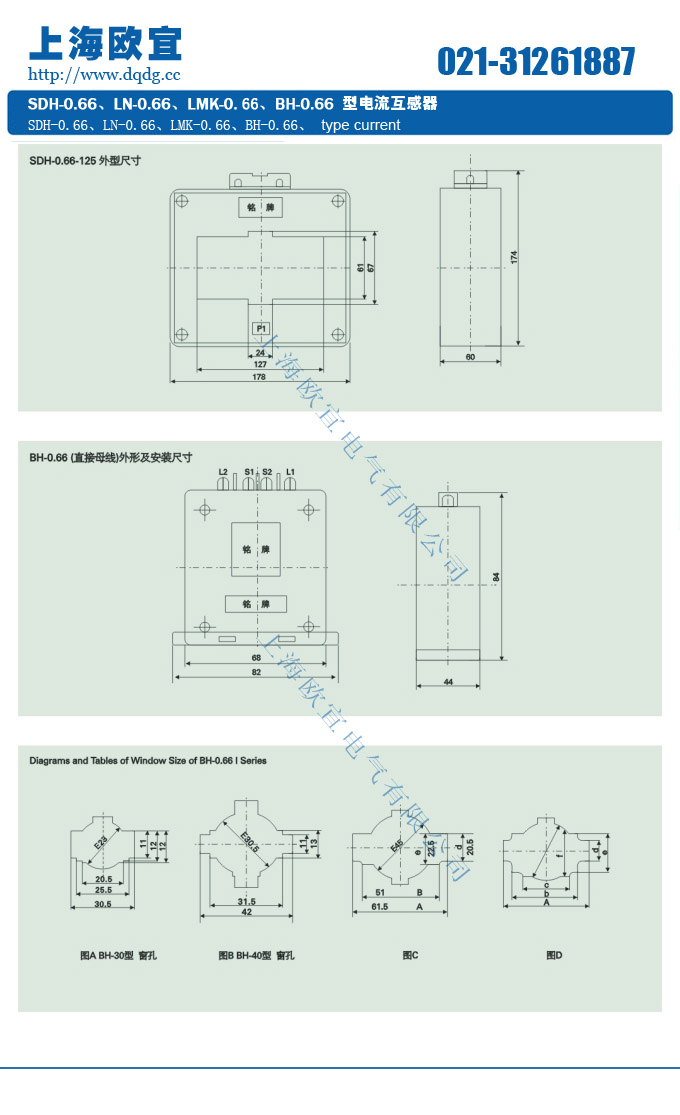

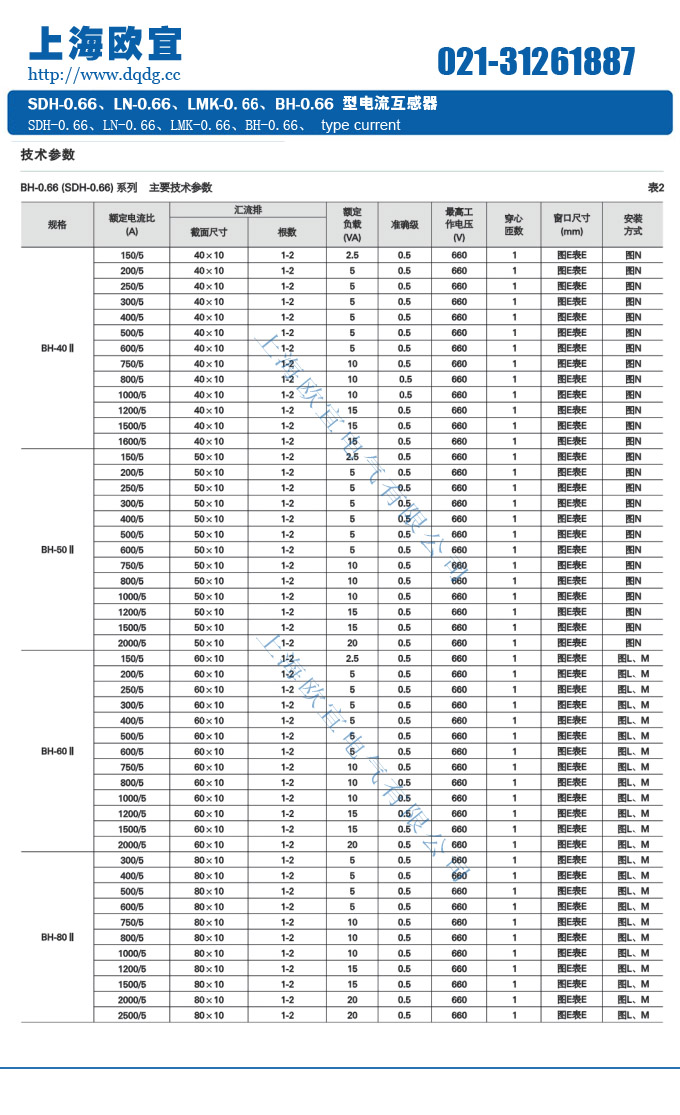

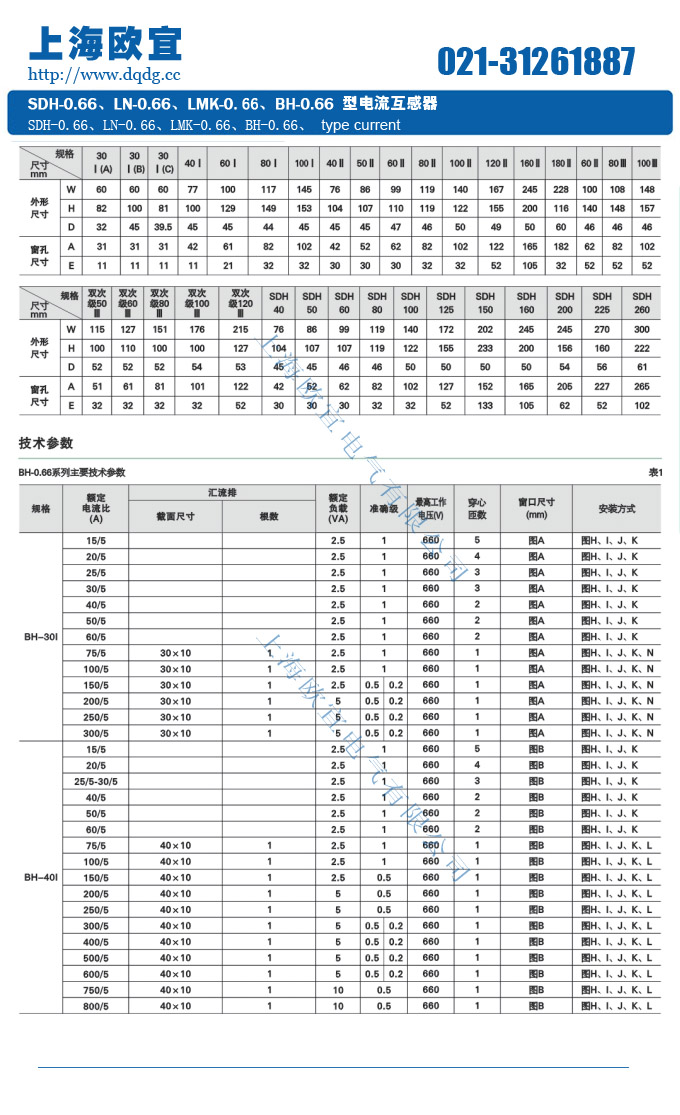

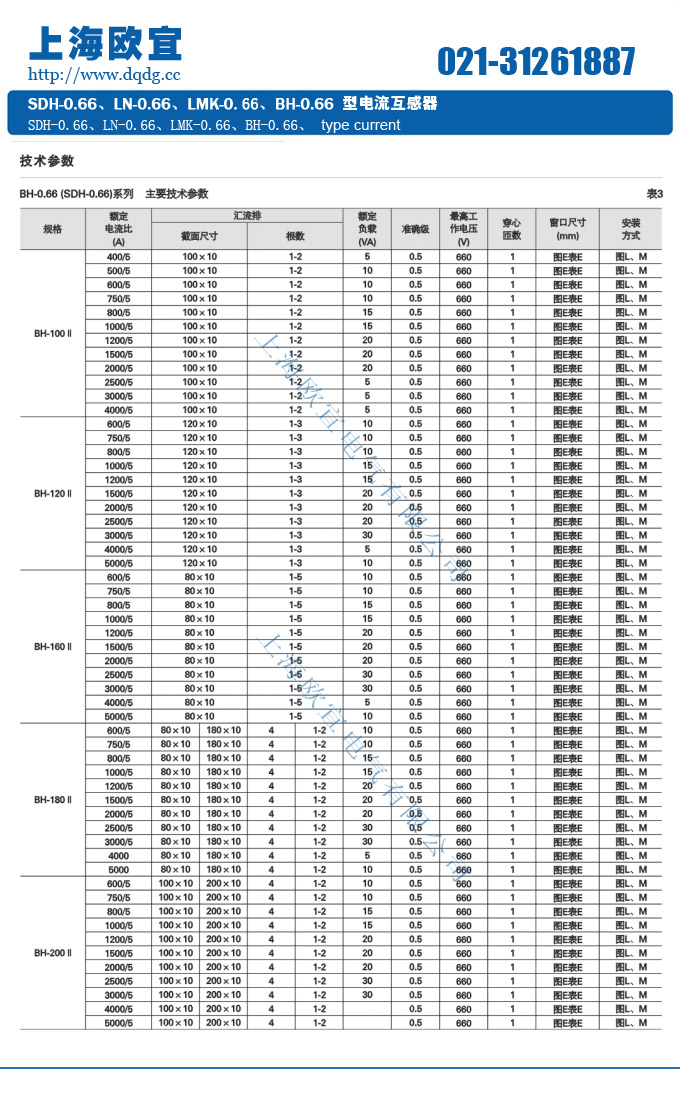

五、BH-0.66互感器的技術參數、外形結構尺寸圖

產品名稱：BH-0.66電流互感器



型號：BH-0.66

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁BH-0.66電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
