產品描述

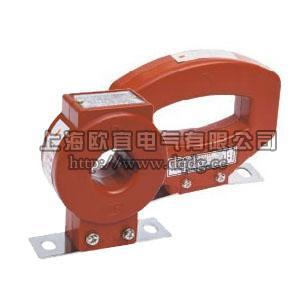

LMZJ1-0.5電流互感器
一、LMZJ1-0.5電流互感器適用范圍
LMZJ1-0.5電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，電壓為0.5KV及以下的交流線路中測量電流、電能及繼電保護之用。
二、標準與認證
國家標準 ：GB 1208-2006
認證證書 ：CMC浙制03820196
三、結構特征
本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞;
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用;
本型互感器外部為不飽和樹脂絕緣澆注而成.
四、主要技術參數
準確級 ：0.5級
額定電壓 ：0.66KV
額定一次電流 ：5-3000A
額定二次電流 ：5A
額定負荷 ：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。
五、使用環境條件
主要場所 ：戶內
環境溫度 ：-5～+40℃
環境濕度 ：相對濕度不大于80% ；
海拔 ：不超過1000m
大氣條件 ：無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。
準確級 額定電壓 額定一次電流 額定二次電流 額定負荷 耐壓 0.2級、0.5級、0.5S級 0.5KV 5-3000A 5A （見表1） 3KV/1min 表1：LMZJ1-0.5額定負荷
型號 電流比（A） 穿心匝數（匝） 額定負荷（VA） 0.2級 0.5級 0.5S級 LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75 50 3 5-3.75 5-3.75 5-3.75 75 2 5-3.75 5-3.75 5-3.75 100 2 5-3.75 5-3.75 5-3.75 150 1 5-3.75 5-3.75 5-3.75 200 1 5-3.75 5-3.75 5-3.75 250、300 1 5-3.75 5-3.75 5-3.75 400、500 1 5-3.75 5-3.75 5-3.75 600-1200 1 10-3.75 10-3.75 10-3.75 1500-2500 1 15-3.75 15-3.75 15-3.75 3000 1 20-3.75 20-3.75 20-3.75

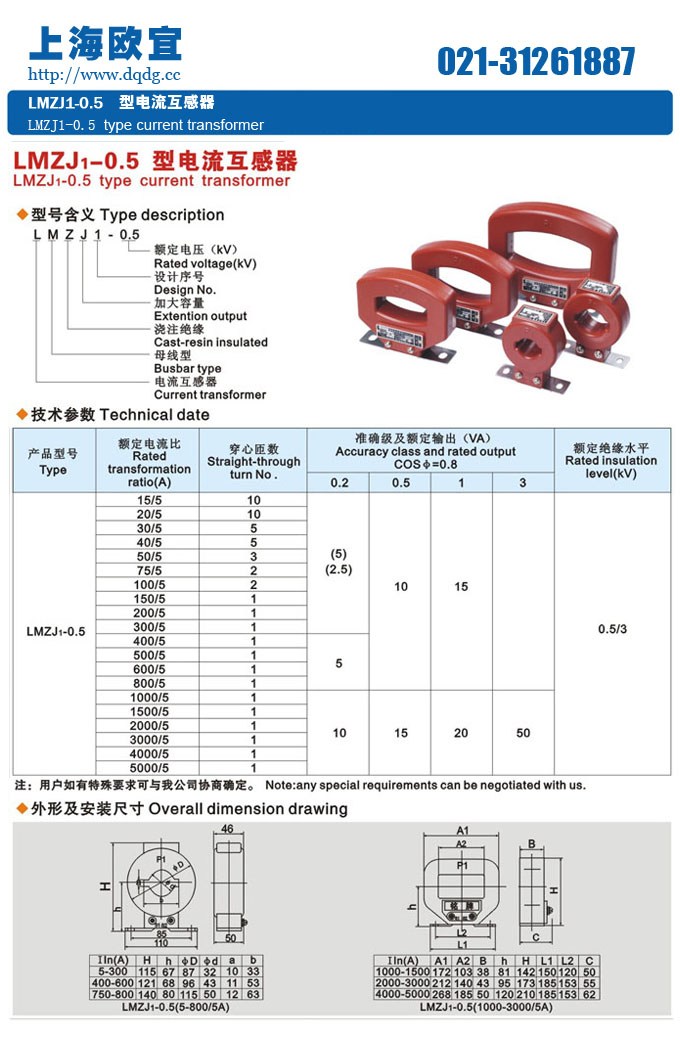

六、LMZJ1-0.5電流互感器型號含義、外形及安裝尺寸
產品名稱：LMZJ1-0.5電流互感器
型號：LMZJ1-0.5
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LMZJ1-0.5電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
