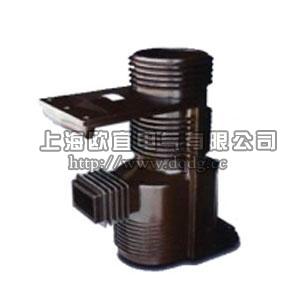

LDBJ9-40.5電流互感器

一、概述

LDBJ9-40.5電流互感器為觸頭盒式電流互感器，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，是專門為KYN61-40.5高壓開關柜而設計的。本產品符合IEC60044-1及GB1208《電流互感器》標準。

三、結構簡介

本型電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P1端被設置在觸頭盒內。

四、技術參數

1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1
4、污移等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。

五、技術數據

額定一次電流(A)	準確級次組合	額定輸出(VA)	額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn) (kA)
200～300	0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10	20/50 30/50 20/20 30/20 20/30/30 20/30/15 30/30/30	150I1n	375I1n
400			45	112.5
500			63	130
600
800	0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10	30/50 50/50 40/30 50/30 30/40/40 30/40/20 40/40/40	80
1000～1200
1500
2000～3000			100	160

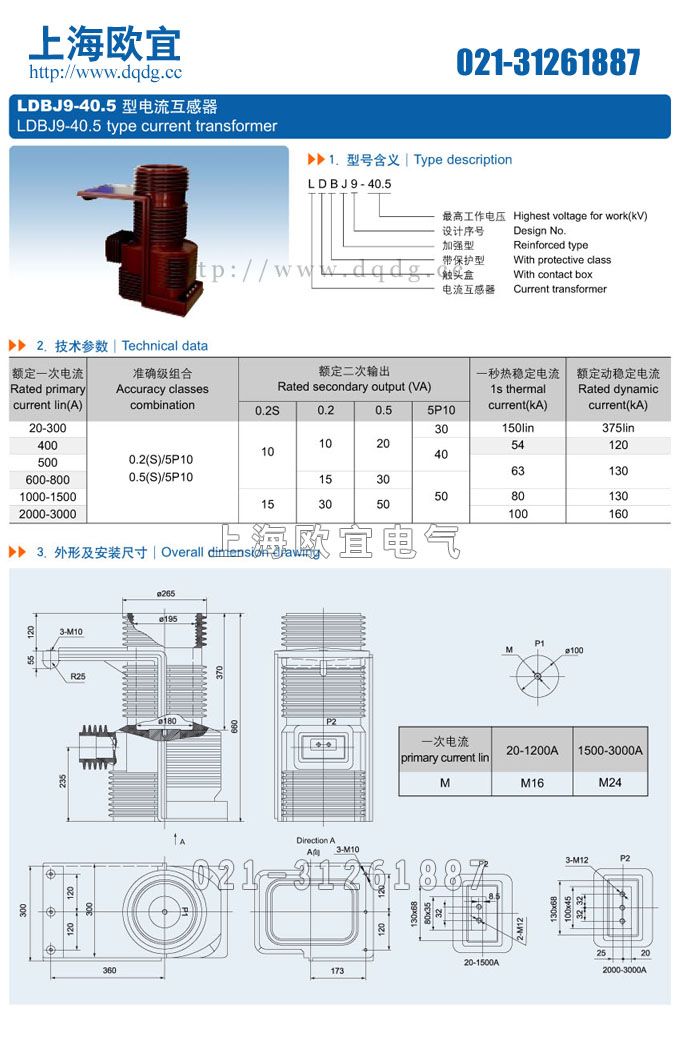

六、LDBJ9-40.5電流互感器變比、安裝尺寸圖







產品名稱：LDBJ9-40.5電流互感器



型號：LDBJ9-40.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LDBJ9-40.5電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
