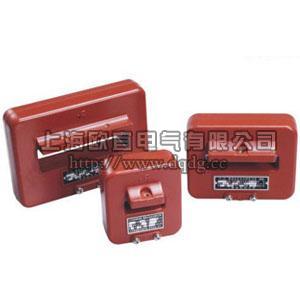

LMZJ1-0.66電流互感器
-
- 產品型號：LMZJ1-0.66
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
LMZJ1-0.66電流互感器(LMZJ-0.66)
一、LMZJ1-0.66電流互感器適用范圍
LMZJ1-0.66、LMZJ-0.66電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，電壓為0.66KV及以下的交流線路中測量電流、 電能及繼電保護之用。
二、標準與認證
國家標準 ：GB 1208-2006
認證證書 ：CMC浙制03820196
三、結構特征
本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞 ；
中間窗口供母線穿繞使用 ；
本型互感器外部為不飽和樹脂絕緣澆注而成。
四、主要技術參數
準確級 ：0.5級
額定電壓 ：0.66KV
額定一次電流 ：5-3000A
額定二次電流 ：5A
額定負荷 ：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。
LMZJ1-0.66額定負荷使用環境條件
主要場所 ：戶內
環境溫度 ：-5～+40℃
環境濕度 ：相對濕度不大于80% ；
海拔 ：不超過1000m
大氣條件 ：無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。
產品型號 額定電流比 匯流排 準確級及額定輸出(VA) 穿心匝數 額定絕緣水平 截面 根數 0.5 1 LMZ1-0.66 15/5 1010 / 5 7.5 10 0.66/3 20/5 / / 10 30/5 / / 5 40/5 / / 5 50/5 / / / 75/5 / / 3 100/5 / / 2 150/5 30x10 1 2 200/5 30x10 1 1 300/5 30x10 1 1 400/5 50x10 1 1 500/5 50x10 1 1 600/5 50x10 1 1 LMZJ1-0.66 750/5 100x10 1-2 10 15 1
0.66/3
LMZJ1-0.66電流互感器型號含義、外形及安裝尺寸
產品名稱：LMZJ1-0.66電流互感器
型號：LMZJ1-0.66
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LMZJ1-0.66電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
