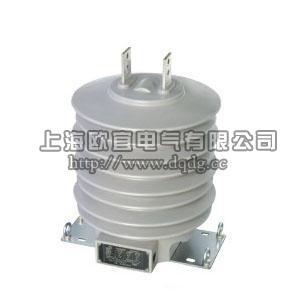

LZW2-35GY電流互感器

一、產品簡介

LZW2-35GY電流互感器為全封閉支柱式結構，外絕緣采用戶外專用環氧樹脂，具有耐電弧、耐紫外線、耐老化、壽命長、爬電距離大、局部放電量小、抗過電壓能力強等特點。一次繞組和二次繞組及其鐵心組合在一起的器身封閉在環氧樹脂混合料的澆注體內，一次P1、P2端由產品頂部引出，二次S1、S2端由產品下部密封的出線盒內引出。 污穢等級：Ⅳ級；

二、主要技術參數

1、額定絕緣水平：40.5/95/185 kV；
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。

額定一次電流(A)	準確級組合	額定二次輸出(VA)							額定短時熱電流 （Ith）(kA)	額定動穩定電流(Idyn) (kA)
		0.2S	0.2	0.5S	0.5	10P10	10P15	10P20
20	0.2S/10P15 0.5S/10P15 0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10 0.2/0.5/10P10/10P10	15	20	30	50	20	50	30	5.6	14
30、40									7	17.5
50									7	17.5
75									14	35
100
150									25	63
200
300									40	100
400
500、600									45	100
750～1250			330			30
									63	130
1500、2000							60

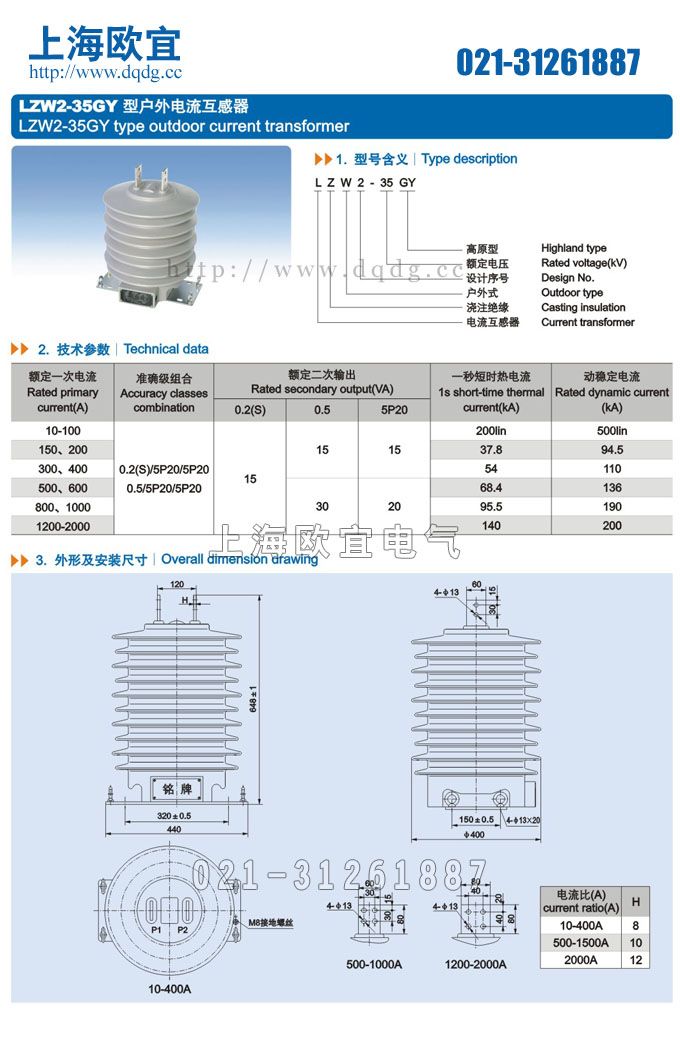

三、LZW2-35GY電流互感器型戶外電流互感器

產品名稱：LZW2-35GY電流互感器



型號：LZW2-35GY

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZW2-35GY電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
