LZZB9-35D電流互感器 LZZBJ9-35D LZZBJ-35

一、概述

LZZB9-35D、LZZBJ9-35D、LZZBJ-35電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

LZZB9-35D系列電流互感器為全封閉支柱式結構，耐污染及潮濕，尺寸小，重量輕，適用于任何位置、任意方向安裝。單變比一次繞組為固定式；雙變比一次繞組采用串、并聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，并聯時為200/5A。LZZB8-35G、LZZB8-35AG適用于寬度為1.2米的中置柜。

三、技術參數

1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
2、額定絕緣水平：40.5/95/185kV
3、額定二次電流：5A，1A
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。

型號	額定一次電流(A)	準確級組合	額定輸出(VA)	短時熱電流(Ith)(kA/s)	額定動穩定電流(Idyn)( kA)
LZZB9-35 LZZBJ9-35D	20	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.5/10P10/10P10/10P10 0.2/0.5/10P10/10P10 0.2/10P10/10P10/10P10	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15 20/20/30/30 15/20/30/30 15/20/30/30	6月1日	15
	30，40			7月1日	17.5
	50			12月1日	30
	75			1月16日	40
	100			1月25日	63
	150,200			31.5/1	80
	300,400			31.5/2
	600			31.5/3
	750	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15	31.5/4	80
	800
	1000
	1250
	1500
	2000~3150			31.5/4	130

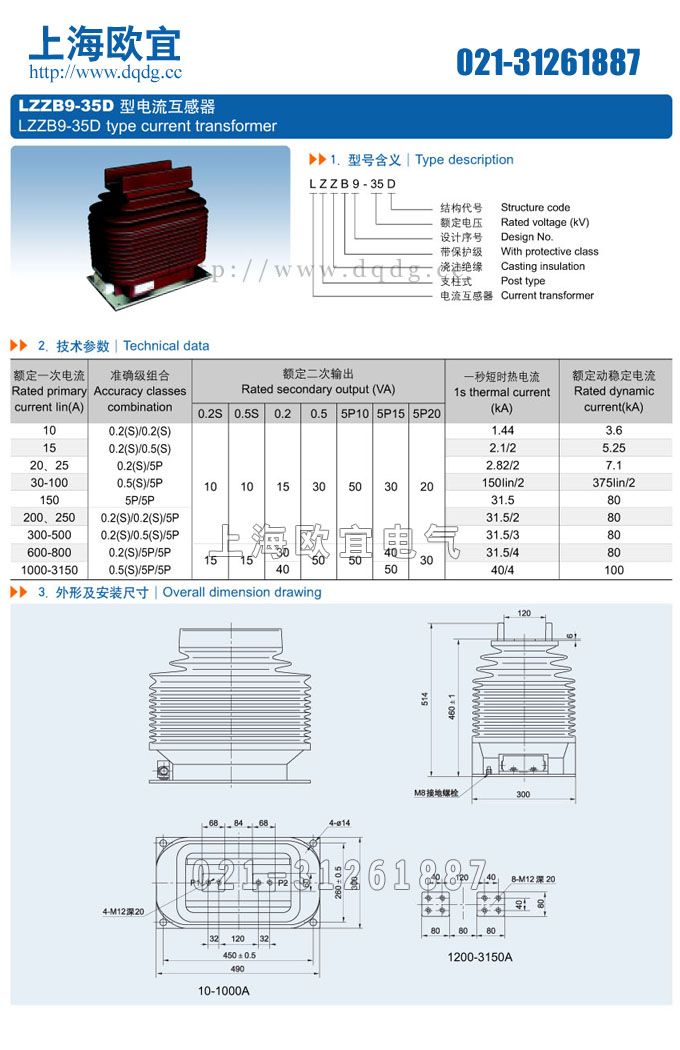

四、LZZB9-35D電流互感器外形及安裝尺寸圖

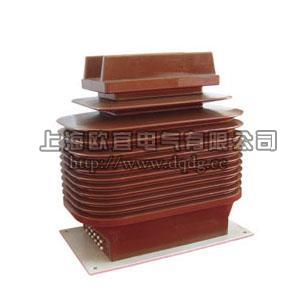

產品名稱：LZZBJ9-35D電流互感器



型號：LZZB9-35D

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ9-35D電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
