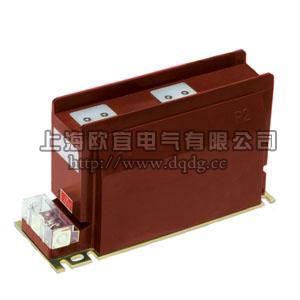

LZZBJ9-12/175B/4S電流互感器 LZZBJ9-12/175B/4

一、簡介

 LZZBJ9-12/175B/4S電流互感器系列電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

本系列電流互感器為環氧樹脂澆注絕緣全封閉結構，耐污染及潮濕。安裝時將一次出線螺釘壓緊，保證接觸可靠。


三、技術參數

1、額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A
3、LZZBJ9-12/175B/4S電流互感器額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。

四、常規技術參數

型號	額定一次電流(A)	準確級組合	額定輸出(VA)					短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)( kA)
			0.2	0.5	5P10 10P10	5P15 10P15	10P20
LZZBJ9-12/175B/2S LZZBJ9-12/175B/4S	20/5～100/5	0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.2/5P10 0.2/0.5/5P15 0.2/0.5/10P20 0.2/5P10/10P15 0.5/5P10/10P20 0.2/0.5/5P10/5P10 0.2/0.5/5P20/5P20	10	15	20	30	20	150I1n	375I1n
	150/5							31.5	80
	200/5
	300/5							45	112.5
	400/5
	600/5							63	130
	800/5				40
	1000/5		15	30				80	160
	1200/5
	1250/5
	1500/5							100	160
	2000/5
	2500/5		20	40	40
	3000/5

五、LZZBJ9-12/175B/4S電流互感器外形及安裝尺寸、型號含義

產品名稱：LZZBJ9-12/175B/4S電流互感器



型號：LZZBJ9-12-175B-4S

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ9-12/175B/4S電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
