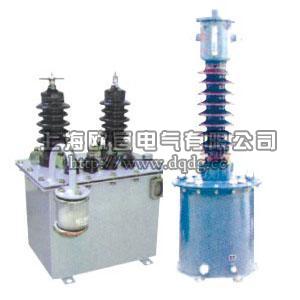

LJW-10電流互感器

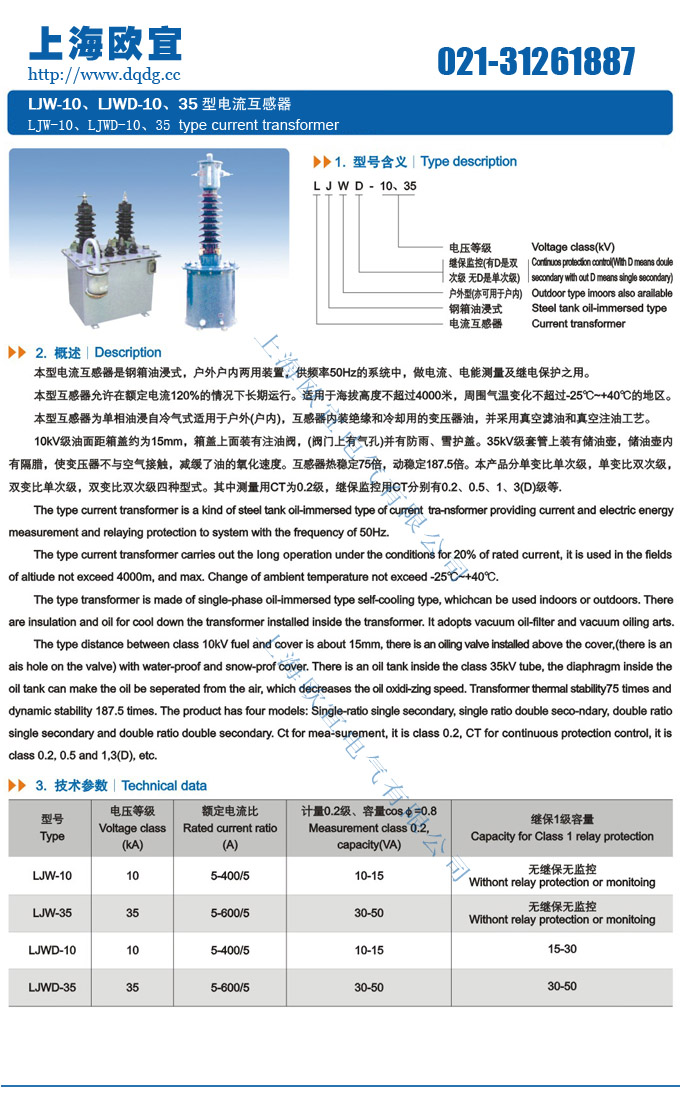

一、LJW-10、LJWD-10電流互感器概述

LJW-10 LJWD-10產品是油浸、鋼箱結構戶外式電流互感器，適用于額定頻率 50 赫茲、額定電壓 10KV 的電力系統中作電氣測量及繼電保護用


二、安裝條件

1 安裝場所：戶外；
2 環境溫度 -25 ℃ - +40 ℃ 的范圍內，空氣濕度不大于 85 %
3 海拔：海拔 4000 米以下使用
4 安裝場所無腐蝕性的氣體

三、型號簡介

1 LJW-35,LJWD-35 電流互感器油箱為橢圓桶型互感器裝入油箱內，互感器引有出線均由布置在箱蓋上面的瓷套引出器身吊裝在箱蓋下面，可以一起吊出油箱
2 互感器有幾個二次繞組就有幾個環型鐵芯，每個鐵芯外面繞有二次繞組。一次繞組穿過鐵芯與二次繞組構成“8”字形的鏈狀。整個鏈狀繞組放置在注滿變壓器油的箱體內。
3 產品可做多次級，也可做多變比多變比有一次抽頭結構也有二次抽頭結構
4（特別說明：所用變壓器油為 25 號變壓器油）

額定電流比(A)	級次 組合	準確級及額定輸出			保護級		一秒熱穩定 電流(KA)	動穩定 電流(KA)
		0.2S	0.2	0.5	額定輸出(VA)	準確級及準 確限值系數
5/5	0.5 10P 0.2S/10P 0.2/10P 0.5/10P	10	10	15	20	10P10	0.3	0.75
10/5							0.6	1.5
15/5							0.9	2.25
20/5							1.2	3
30/5							1.8	4.5
40/5							2.4	6
50/5							3	7.5
75/5							4.5	11.25
100/5							6	15
150/5							9	22.5
200/5							12	30
300/5							18	45
400/5							24	60

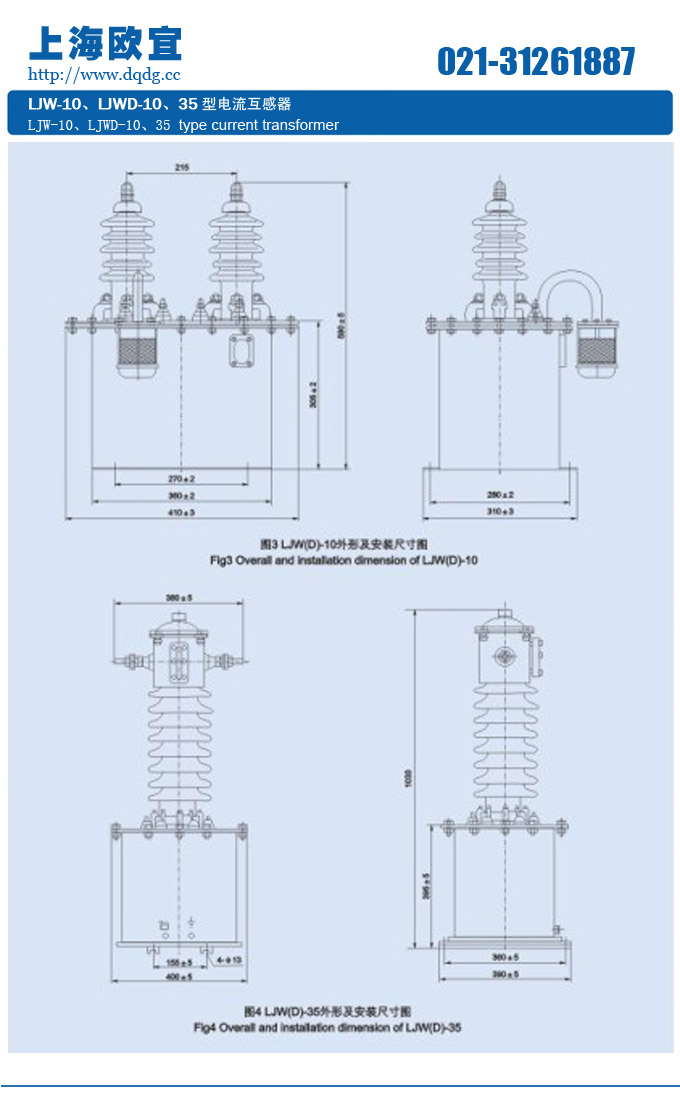

三、LJW-10、LJWD-10電流互感器含義、外形及結構尺寸圖

產品名稱：LJW-10電流互感器



型號：LJW-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LJW-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
