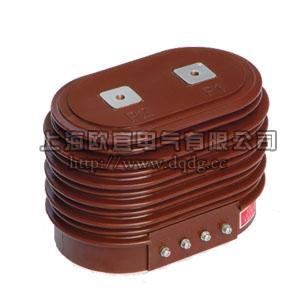

LZZJ-10Q電流互感器

一、概述

LZZJ-10Q電流互感器系列為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

本系列電流互感器為環氧樹脂澆注絕緣全封閉支柱式結構，耐污染及潮濕。適宜于任何位置、任意方向安裝。本系列互感器有單變比、雙變比。單變比一次繞組為固定式；雙變比一次繞組采用串、并聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，并聯時為200/5A。


三、技術參數

1、額定絕緣水平：12/42/75kV
2、LZZJ-10Q電流互感器額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表1-5
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、測量級可為0.2S、0.5S級。

額定電流比(A)	級次組合	額定輸出(VA)  LZZJ-10Q電流互感器				一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2s	0.2	0.5	3
5/5	0.2S/3 0.2/3 0.5/3 0.2S/10P 0.2/10P 0.5/10P	10	10	10	15	0.5	1.25
10/5						1	2.5
15/5						1.5	3.75
20/5						2	5
30/5						3	7.5
40/5						4	10
50/5						5	12.5
75/5						8	20
100/5						10	25
150/5						16	40
200/5						20	50
300/5						20	50
400/5			15	15		20	50
500/5						25	63
600/5						25	63
800/5						32	80
1000/5		15		20	20
1200/5					30	80	130
1500/5
1600/5

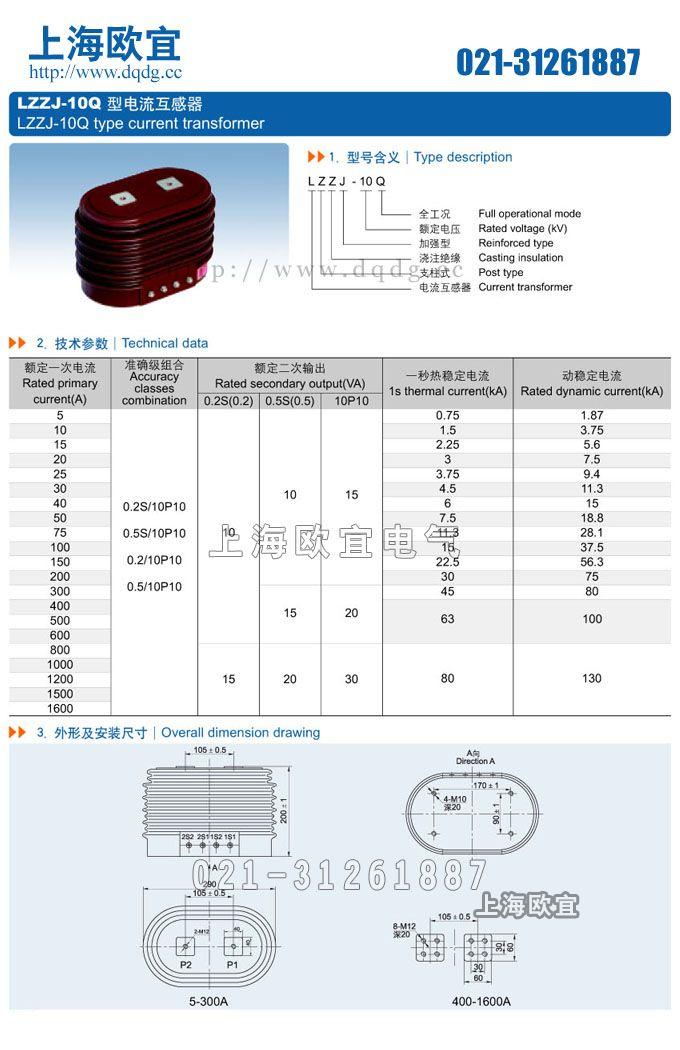

四、LZZJ-10Q電流互感器型號含義、外形及安裝尺寸

產品名稱：LZZJ-10Q電流互感器



型號：LZZJ-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZJ-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
