LCWQD-35電流互感器
-
- 產品型號：LCWQD-35
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述

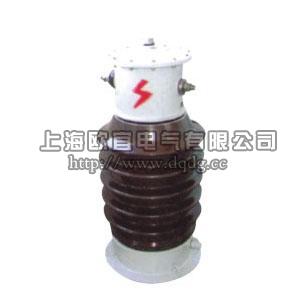

LCWQD-35電流互感器
一、概述
LCWQD-35電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
LCWQD-35電流互感器結構緊湊、體積小、重量輕，器身經過真空干燥處理，裝于充滿變壓器幅的套管中。其上半部分為一次繞組，下半部分為二次繞組，套管固定于底座上，套管頂部裝有儲油柜，一次繞組出頭分別從柜壁兩側引出，標有P1的起始端子用小瓷套與柜壁絕緣，末端P2與柜壁直接連接，儲油柜正面裝有表示不同溫度的油表。
1. 額定絕緣水平：40.5/95/185kV；L
2. 額定二次電流：5A；
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；
4. 外絕緣爬電距離：普通型≥735；W2型≥1100。
二、技術參數
產品型號 額定電流比(A) 級次組合 準確級及額定輸出（VA） COSφ=0.8 一秒熱穩定
電流(kA)動穩定電流
(kA)0.2S 0.2 0.5 10P20 LCWD1-35
戶外電流互感器
15/5 0.2S/10P20
0.2/10P20
0.5/10P20
20 20
50
50
1.1 2.9 20/5 1.5 3.8 30/5 2.3 5.7 40/5 3 7.6 50/5 3.8 9.6 75/5 5.6 14.5 100/5 7.5 19.2 150/5 11.3 28.7 200/5 15 38.3 300/5 22.5 57.5 400/5 30 76.5 500/5 45 115 600/5 750/5 1000/5 1200/5 1500/5 三、LCWQD-35電流互感器尺寸,參數,原理,作用,結構尺寸圖,變比，說明。
產品名稱：LCWQD-35電流互感器
型號：LCWQD-35
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LCWQD-35電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
