LZZB9-24/220B/4電流互感器

一、概述

LZZB9-24/220B/4電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品

二、結構簡介

電流互感器電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。

三、技術參數

1 額定絕緣水平：40.5/95/185 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
6、可按用戶定制非標產品。

額定一次電流(A)	額定二次電流(A)	準確級組合	額定輸出(VA)	額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)(kA)
20	5	0.2/10P10 0.2/10P20 0.5/10P10 0.5/10P20 10P10/10P10 10P20/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 0.2/10P10/10P20 0.5/10P10/10P10 0.5/10P10/10P20	20/50 20/25 50/50 50/25 50/50 25/25 15/50/50 15/50/25 15/25/50 15/25/25 50/25/50 50/25/25	1.3	3.25
30				2	5
40				3	7.5
50				4.5	11.5
75				6	15
100				9	22.5
150				12	30
200				18	45
300				24	60
400				36	90
600				48	120
800
1000
1200
1500-2500

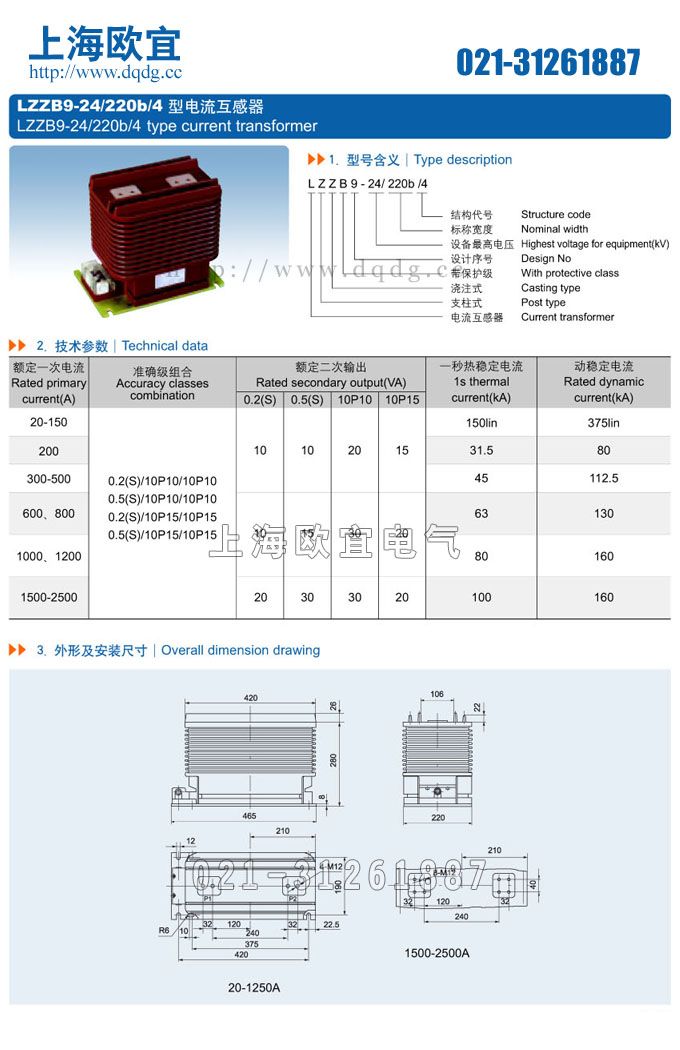

四、LZZB9-24/220B/4電流互感器外形及安裝尺寸圖

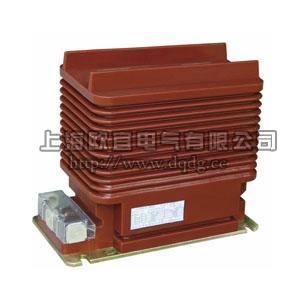

產品名稱：LZZB9-24/220B/4電流互感器



型號：LZZB9-24-220B-4

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZB9-24/220B/4電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
