一、概述

mes-0.66型電流互感器(MES-30、MES-60、MES-100)為塑料外殼、全封閉、戶內型產品。適用于額定頻率為50HZ或60HZ，額定電壓0.66KV以下的電力系統中作電流、電能測量。產品符合IEC60044-1；2003及GB1208-2006《電流互感器》標準.

二、技術參數

MES-0.66電流互感器的一次電流：30A-3000A
二次電流： 5A, 1A
標準：BS7626, IEC44-1
最大電壓：0.66KV
頻率：50-60Hz
額定負載：2.5VA-15VA
精度： 0.5, 1.0, 3.0
短時熱電流：Ith=60×Ih
額定安全系數： FS<5

三、環境與安裝

環境溫度：+45
儲存溫度：-50+80
測試電壓：4Kv 50Hz 1min
工作頻率：50Hz/60Hz
額定二次電流：5A或1A
額定負載：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA
精度等級0.5級用于精確的測量（如電度表）1.0級用于一般的配電盤儀器的測量，3.0級用于非精確要求的測量。
連接；二次接線的兩個端子各有一個接線點，用M4或M5的螺絲緊固。
配件：端子保護蓋用于電業部門進行鉛封，此操作符合標準的保護作用。
安裝支持:螺絲和夾持件用于匯流排的安裝緊固。

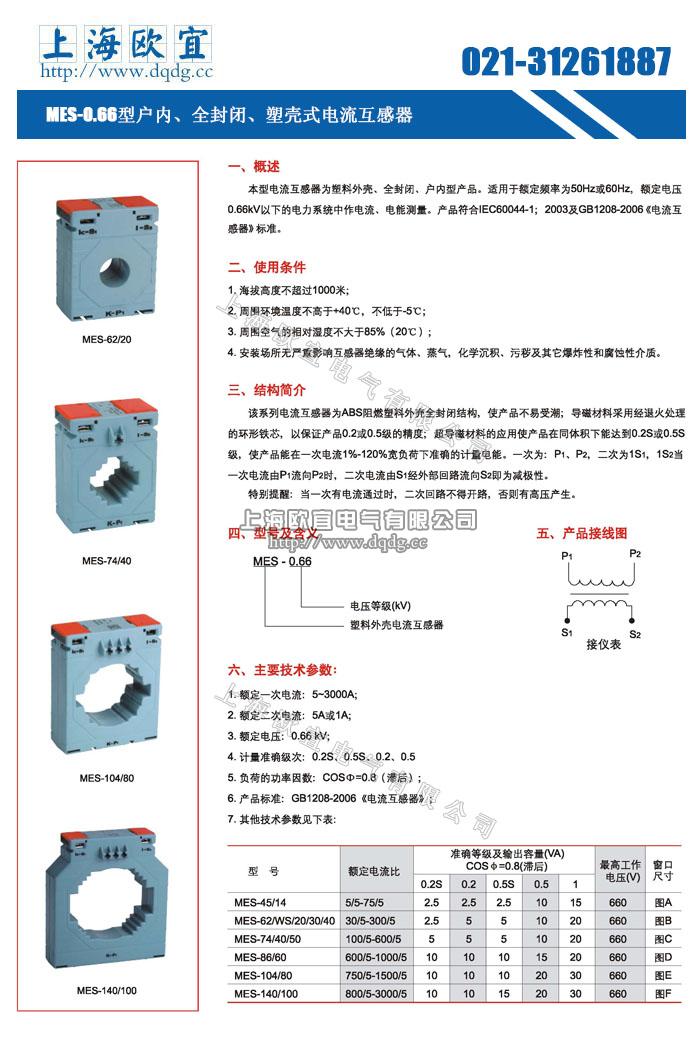

四、MES-0.66電流互感器選型參數表

型號（MES-0.66系列）	電流比(準確級可選 0.2、0.5、0.2S、0.5S)	輸出容量(VA)					最高工作電壓
		0.2S	0.2	0.5S	0.5	1
MES-45/14	10/5、50/5、75/5	2.5	2.5	2.5	10	15	660V
MES-62/WS/20/30/40	30/5-300/5	2.5	5	5	10	20	660V
MES-74/40/50	100/5、200/5、400/5、500/5、600/5	5	5	5	10	20	660V
MES-86/60	600/5-1000/5	10	10	10	15	20	660V
MES-104/80	750/5、1200/5、1500/5	10	10	10	20	30	660V
MES-140/100	800/5、1000/5、2000/5、3000/5	10	10	15	20	30	660V

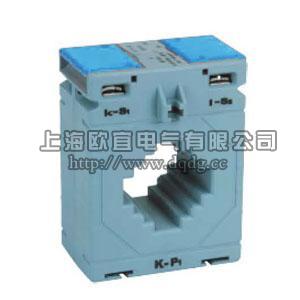

產品名稱：MES-0.66電流互感器



型號：MES-0.66

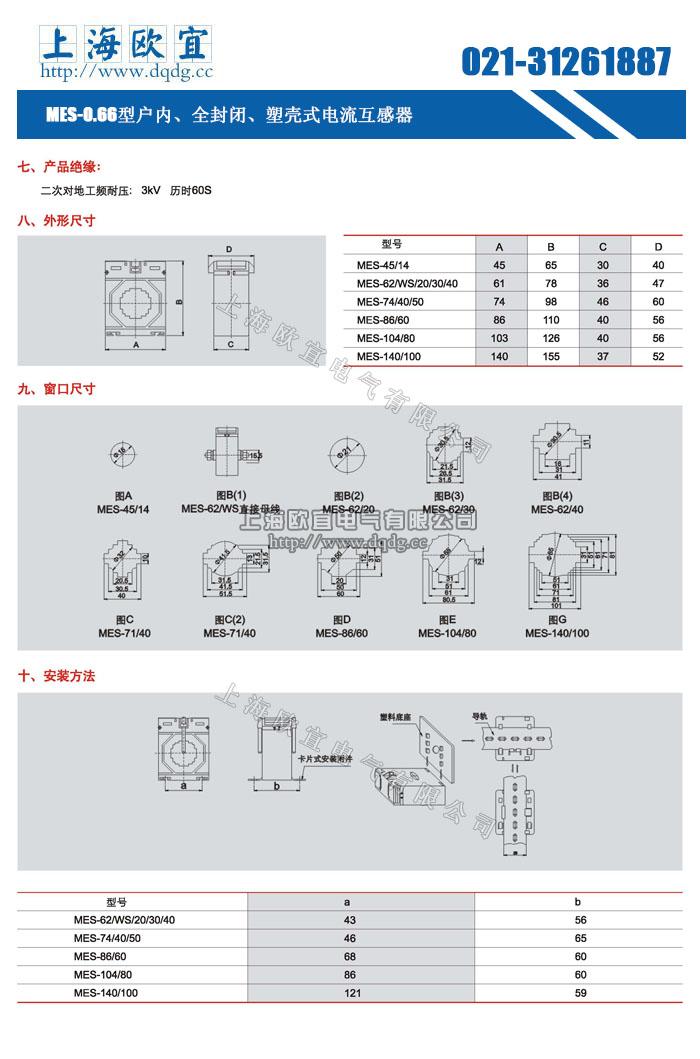

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁MES-0.66電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
