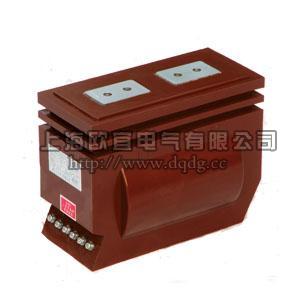

LZZBJ12-10A電流互感器

一、產品用途及特點

LZZBJ12-10A電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。
本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。
外絕緣爬電比距滿足Ⅱ級污穢等級要求。
產品執行GB1208—97《電流互感器》標準。

二、產品使用環境

LZZBJ12-10A電流互感器額定二次電流：5A
額定絕緣水平 一次對二次及地 11.5／42／75kV
負荷功率因數：COSφ=0.8(滯后)
局部放電水平：≤20PC
儀表保安系數：≤10
額定一次電流、準確級組合及額定輸出、短時熱電流額定值：

三、技術參數

額定一次電流(A)	準確級 組合	額定輸出(VA)				準確限值系數	短時熱電流(KA有效值)	動穩定電流(KA峰值)
		0.2S	0.2	0.5	10P
20-200	0.2S/10P 0.2/10P 0.5/10P	15	15	20	30	10	200I1n	500I1n
300							45	110
400		15	15	30	40		50	120
500							63	130
600
800
1000
1200
1500		20	20	40	60		80	140
2000
2500							100	180
3000
3150

 四、LZZBJ12-10A電流互感器外形及安裝尺寸、型號含義

產品名稱：LZZBJ12-10A電流互感器



型號：LZZBJ12-10A

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ12-10A電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
