LA-10 LA-10Q電流互感器

一、概述

LA-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

二、結構簡介

la-10系列電流互感器分單匝式、復匝式、母線式三種。

三、LA-10Q電流互感器的技術參數

1、LA-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。

型號	額定一次電流(A)	準確級組合	額定輸出(VA)				額定短時熱電流(Ith)(kA)	額定動穩定電     流(Idyn)(kA)
			0.2	0.5	10P10	10P15
LA-10 LA-10Q	30/、50/5、100/5、75/5、50/5、200/5、	0.5/10P10	5va	10va	15va		90I1n	160I1n
	300/5						22.5	40.5
	400/5						30	55
	500/5
	600/5
	800/5						40	72
	1000/5						50	90

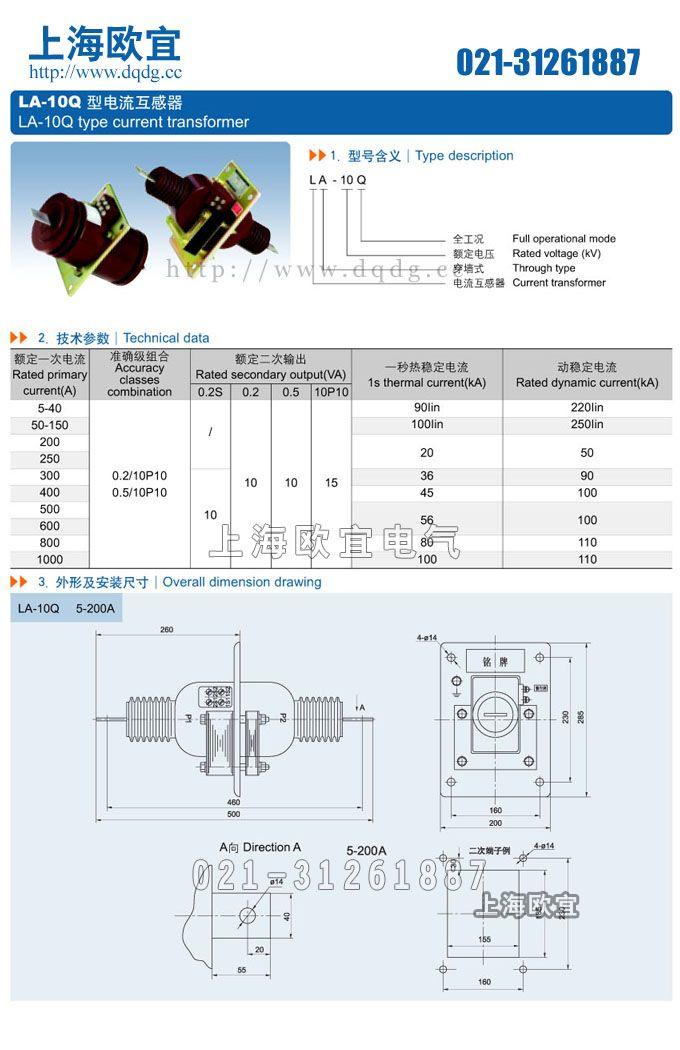

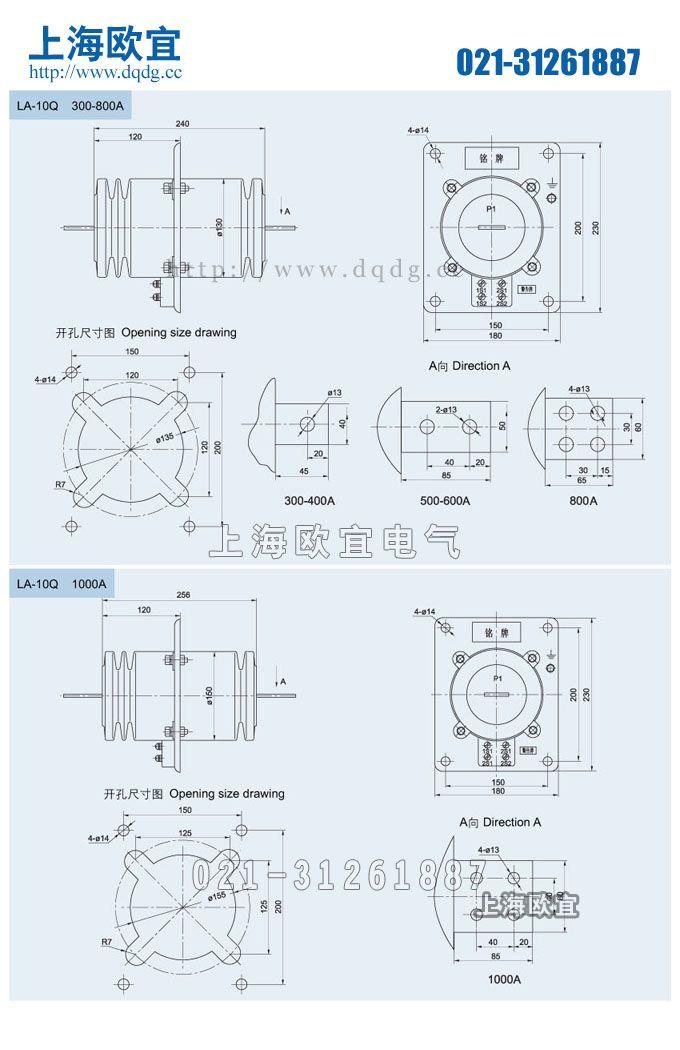

四、LA-10電流互感器外形及安裝尺寸、型號含義

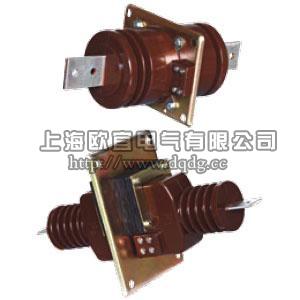

產品名稱：LA-10Q電流互感器



型號：LA-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LA-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
