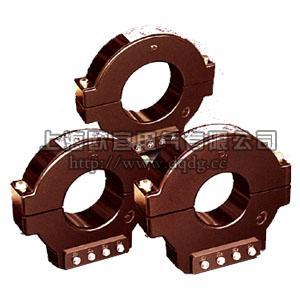

LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器

一、LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器概述

LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器為戶內裝置，是專門為35KV戶內電纜頭出線而設計的開合式電流互感器，作為額定頻率50HZ或60HZ，額定電壓6-35KV的電力系統中作繼電保護用。

二、結構簡介

本型電流互感器為開合式。二次繞組及鐵芯均澆注在聚脂樹脂內。安裝時可將互感器分為兩半，中間窗孔供一次母線穿過，然后用螺栓擰緊。

三、技術參數

1. LXBK1-80,LXBK1-100,LXBK1-120型互感器的一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3 kV工頻耐壓。
2. 額定二次電流：1A
3. 額定一次電流、準確級及額定輸出見表。

額定一次電流	準確級	額定輸出 (VA)
50	10P10	1
75		1.6
100		2.5
150		5
200		5
300		5
400		5
600		5



產品名稱：LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器



型號：LXBK1-80,LXBK1-100,LXBK1-120

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
