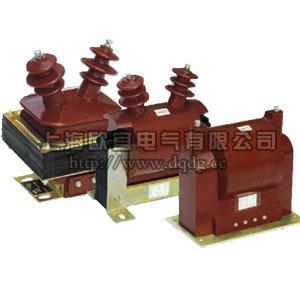

JDZC-10,JDZC-6電壓互感器 澆注式電壓互感器

一、概述

JDZC-10,JDZC-6電壓互感器型澆注式電壓互感器為戶內環氧樹脂澆注式半封閉結構，適用于交流50Hz額定電壓為10千伏以下的電力系統中;不但可以作電壓，電能測量而且能夠控制電路并為操作機構提供電源.本產品符合GBl207-97電壓互感器標準。

二、主要技術參數

l負載功率因數:cosø=0.8(滯后);
2.接線圖1;
3.其它技術參數見表1 ;

產品型號	額定電壓比	準確級及額定輸出 VA COSφ=0.8					額定絕緣水平(KV)
		0.2/3	0.5/3	0.5/0.5	0.5/3P	0.5/6P
JDZC-6 JDZC-10  電壓互感器	6/0.1/0.22KV	30/300	50/300	50/80	50/500	50/800	7.2/32/60
	10/0.1/0.22KV	30/300	50/300	50/80	50/500	50/800	12/42/75

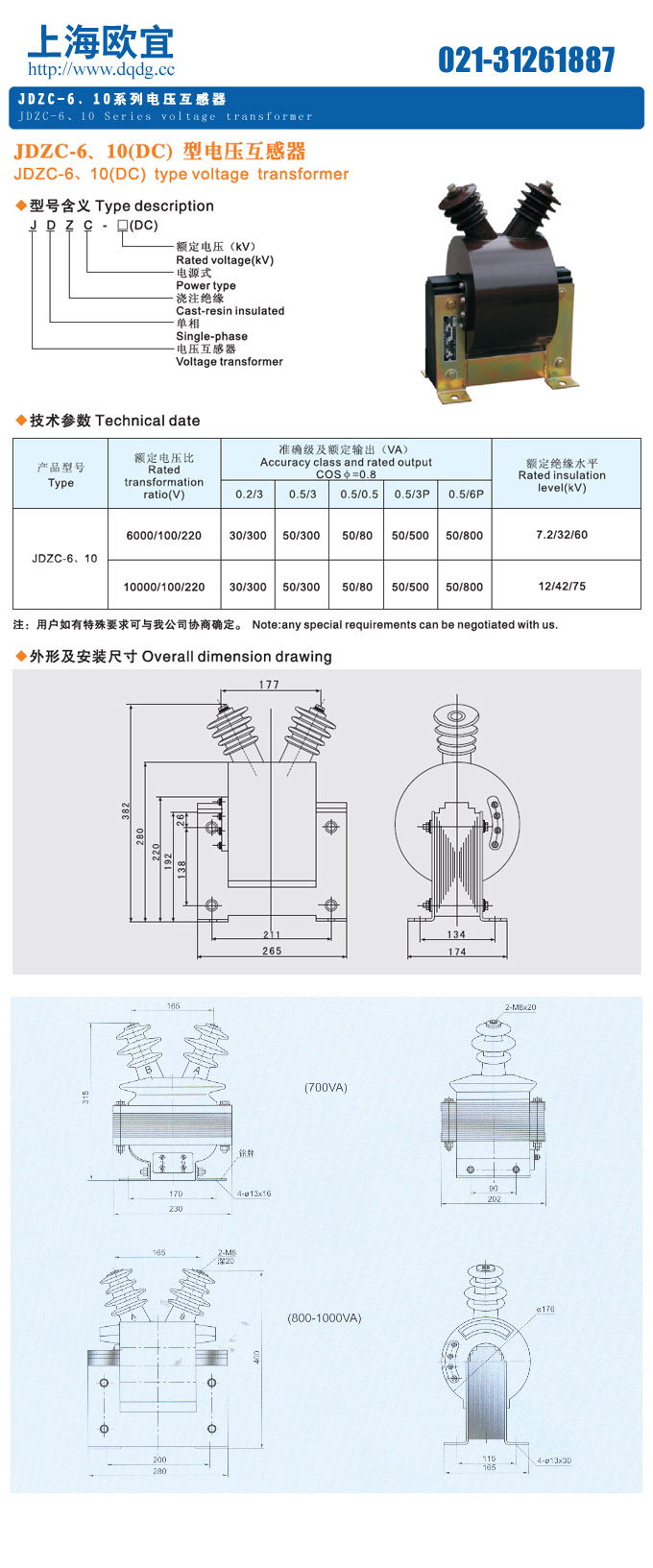

三、JDZC-10,JDZC-6電壓互感器外形及安裝尺寸、型號含義

產品名稱：JDZC-10,JDZC-6電壓互感器



型號：JDZC-10,JDZC-6

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZC-10,JDZC-6電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://m.junchengclinic.com/JDZC-10,JDZC-6-118.html
