- 產品型號：JDZX10-6B1G,JDZX10-3B1G
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述

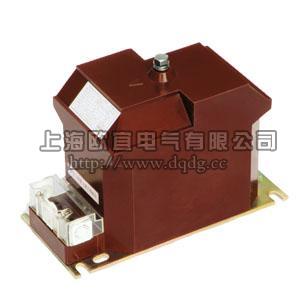

JDZX10-6B1G,JDZX10-3B1G電壓互感器(RZL-10)簡介
一、概述
JDZX10-6B1G,JDZX10-3B1G電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、使用條件
1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級； 5.安裝場所無腐蝕性的氣體
5.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV三、結構簡介
JDZX10-10,JDZX10-6,JDZXF10-10/6/3型互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZX10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。
四、技術參數
1. 產品標準:GB1207-1997<電壓互感器>;
2. 負載功率因數:COS =0.8(滯后)
3. 產品表面爬電比距滿足 級污穢等級;
4. 其它技術參數見下表.五、互感器變化參數表
型號
額定電壓比(V)
額定頻率
準確級及相應的額定輸出
極限輸出
額定絕緣水平
備注 0.2 0.5 1 6P JDZX10-3A 3000/√3/100/√3/100/√3 50
60
15 30 60 50 150 3.6/25/40 同"REL10" JDZX10-36A 6000/√3/100/√3/100/√3 15 30 60 50 150 7.2/32/60 JDZX10-10A 10000/√3/100/√3/100/√3 15 30 60 50 150 12/42/75 JDZX10-3B 3000/√3/100/√3/100/√3 25 50 90 50 400 3.6/25/40 JDZX10-6B 6000/√3/100/√3/100/√3 25 50 90 50 400 7.2/32/60 JDZX10-10B 10000/√3/100/√3/100/√3 25 50 90 50 400 12/42/60 六、JDZX10-6B1G,JDZX10-3B1G電壓互感器型號參數，接線圖，外形及安裝尺寸
產品名稱：JDZX10-6B1G,JDZX10-3B1G電壓互感器
型號：JDZX10-6B1G,JDZX10-3B1G
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZX10-6B1G,JDZX10-3B1G電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
