JSZW3-10，JSZW3-10F三相五柱電壓互感器

一、概述

JSZW-6A,JSZW-3A電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。

二、使用條件

1．海拔高度不超過3000米;

2.周圍環境溫度不高于十40'C，不低于-5'C;

3.周圍空氣的相對濕度不大于85%（20'C）;

4.安裝場所無腐蝕性的氣體．

三、結構簡介

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

四、技術參數

1. 產品標準：GB1207-1997《電壓互感器》；

2. 技術參數表 Technical data form

3. 產品表面爬電比距滿足Ⅱ級污穢等級；

型號	額定電壓比(V)	額定二次輸出							極限輸出	額定絕緣水平
		0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZW-3A	3000/√3/100/√3/100/3	45	90	150	300	/	/	75	600	3.6/23/40
JSZW-3B	3000/√3/100/√3/100/3
JSZW-6A	6000/√3/100/√3/100/3									7.2/32/60
JSZW-6B	6000/√3/100/√3/100/3
JSZW-10A	10000/√3/100/√3/100/3	60	90	150	300	/	/			12/42/75
JSZW-10B	10000/√3/100/√3/100/3
JSZW-6A	6000/√3/100/√3/100/√3/100/3	/	/	/	/	30/30	60/60		450/450	7.2/32/60
JSZW-6B	6000/√3/100/√3/100/√3/100/3

五、JSZW-6A,JSZW-3A電壓互感器外形及安裝尺寸，接線圖

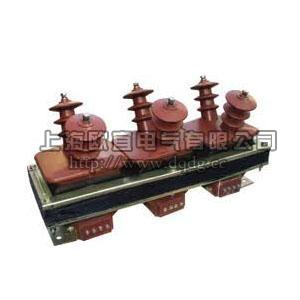

產品名稱：JSZW-6A,JSZW-3A電壓互感器



型號：JSZW-6A,JSZW-3A

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JSZW-6A,JSZW-3A電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
