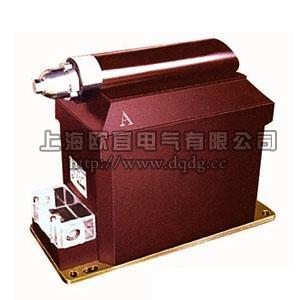

JDZX18-6R1,JDZX18-3R1電壓互感器

一、概述

JDZX18-10型電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。

二、技術參數

Model 型號	Rated voltage radio  (kV) 額定電壓比	Combined accuracy or Combined accuracy classes 準確級組合	Rated output (VA) 額定輸出	ltimate output (VA) 極限輸出	Rated insulation level (kV) 額定絕緣水平
JDZX18-3R	3/√3/0.1√3/0.1/3	0.2/6P(3P)	15/100	400	3.6/25/40
		0.5/6P(3P)	30/100
JDZX18-6R	6√3/0.1√3/0.1/3	0.2/6P(3P)	15/100	400	7.2/32//60
		0.5/6P(3P)	30/100
JDZX18-10R	10√3/0.1√3/0.1/3	0.2/6P(3P)	25/100	400	12/42/75
		0.5/6P(3P)	50/100

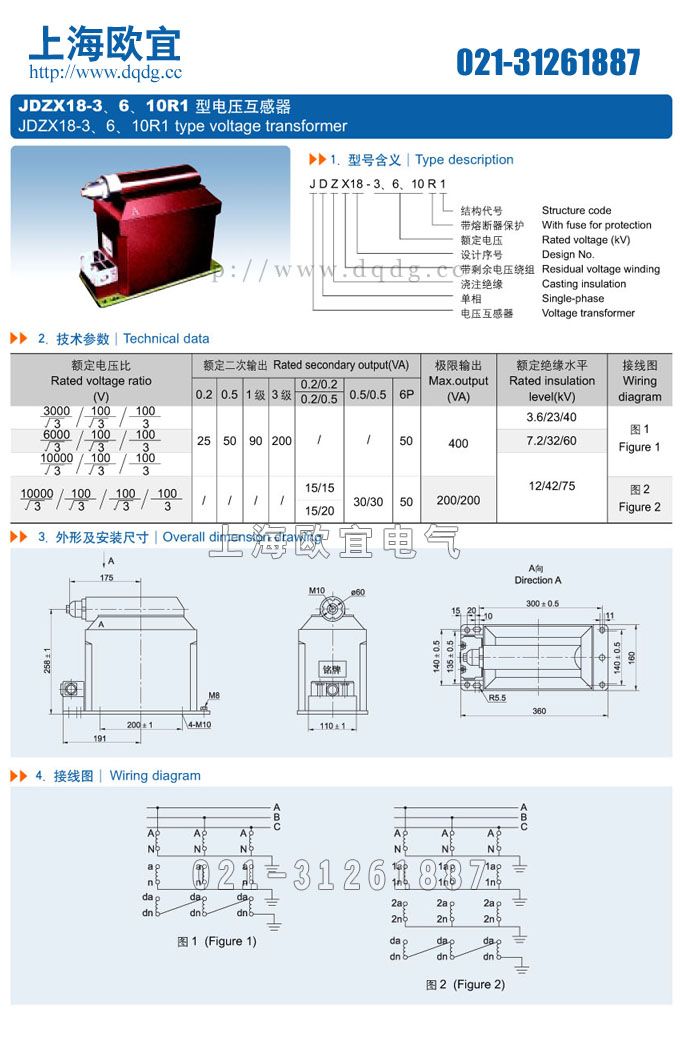

三、JDZX18-6R、JDZX18-3R外形及安裝尺寸，接線圖

產品名稱：JDZX18-6R1,JDZX18-3R1電壓互感器



型號：JDZX18-6R1,JDZX18-3R1

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZX18-6R1,JDZX18-3R1電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://m.junchengclinic.com/JDZX18-6R1,JDZX18-3R1-77.html
