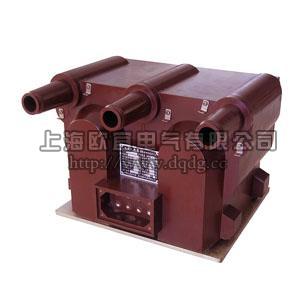

JSZV12A-6R,JSZV12-3R電壓互感器

一、概述

JSZV12A-6R,JSZV12-3R電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。
二、技術參數
●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；

二、技術參數表

產品型號	額定電壓比		準確級及額定輸出					極限輸出	額定絕緣水平
			0.2	0.5	1	3	0.2/0.5
JSZV12A-3R	3000/100/100		15	30	100	150	20/40	240	3.6/25/40
JSZV12A-6R	6000/100/100		15	30	100	150	20/40	240	7.2/32/60
JSZV12A-10R	10000/100/100		15	30	100	150	20/40	300	12/42/75
	10000/100/220	100	15	30	100	150	20/60	300
		220	／	80	150	240		500



三、JSZV12A-6R,JSZV12-3R電壓互感器外形及安裝尺寸圖，接線圖

產品名稱：JSZV12A-6R,JSZV12-3R電壓互感器



型號：JSZV12A-6R,JSZV12-3R

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JSZV12A-6R,JSZV12-3R電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
