JDZ9-10,JDZ9-6電壓互感器UNZ10-JDZF9-6,JDZF9-10

一，產品簡介

JDZ9-3，JDZ9-6，JDZ9-10（UNZ10-JDZF9-3/6/10）型單相-全封閉電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。

本型互感器為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。

二. 技術參數：

互感器的技術指標均符合IEC標準和GB1207-1997的要求，具體參數詳見下表：  （cosφ＝0.8）

型  號	額定電壓比（kV）	額定容量（VA）			極限輸出   （VA）
		0.2級	0.5級	1級
JDZ9-6	6/0.1	30	100	200	500
JDZ9-10	10/0.1	30	100_	200	500

額定絕緣水平：JDZ9-6型7.2/32/60kV

JDZ9-10型12/42/75kV



三.結構簡介

本型電壓互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環氧樹脂內，絕緣性能優良，耐潮濕。除JDZX9-3,6,10Q為半絕緣結構外，其余均為全絕緣結構。

四. 技術參數

1. 局部放電水平符合GB1207-1997《電壓互感器》標準
2. 產品表面爬電距離滿足Ⅱ級污穢等級
3. 負載的功率因數 ：COSφ=0.8 (滯后)
4. 其他技術參數見表




型 號	額定電壓比 (V)	準確級及額定輸出 （VA）				極限輸出 （VA）	額定絕緣水平 （kV）
		0.2	0.5	1	6p
JDZ9-10Q	10000/100	40	120	240		600	12 / 42 / 75
JDZ9-6Q	6000/100					600	7.2 / 32 / 60
JDZ9-3Q	3000/100						3.6 / 25 / 40
JDZF9-10Q	10000/100/100	25	40	80		2×300	12/42/75
JDZF9-6Q	6000/100/100						7.2/3.2/60
JDZF9-3Q	3000/100/100						3.6/25/40
JDZX9-10Q  JDZX9-10G	10000/√3/100/√ 3/100/3	25	90	180	100	500	12 / 42 / 75
JDZX9-6Q JDZX9-6G	6000/√3/100/√3/100/3						7.2 / 32 / 60
JDZX9-3Q JDZX9-3G	3000/√3/100/√3/100/3						3.6 / 25 / 40




五. 注意事項：

1. 使用時二次繞組不能短路及超負荷運行。
2. JDZX9-6,10Q為半絕緣結構，只能進行感應耐壓試驗，開關柜進行工頻耐壓試驗時，應將互感器與開關柜斷開。

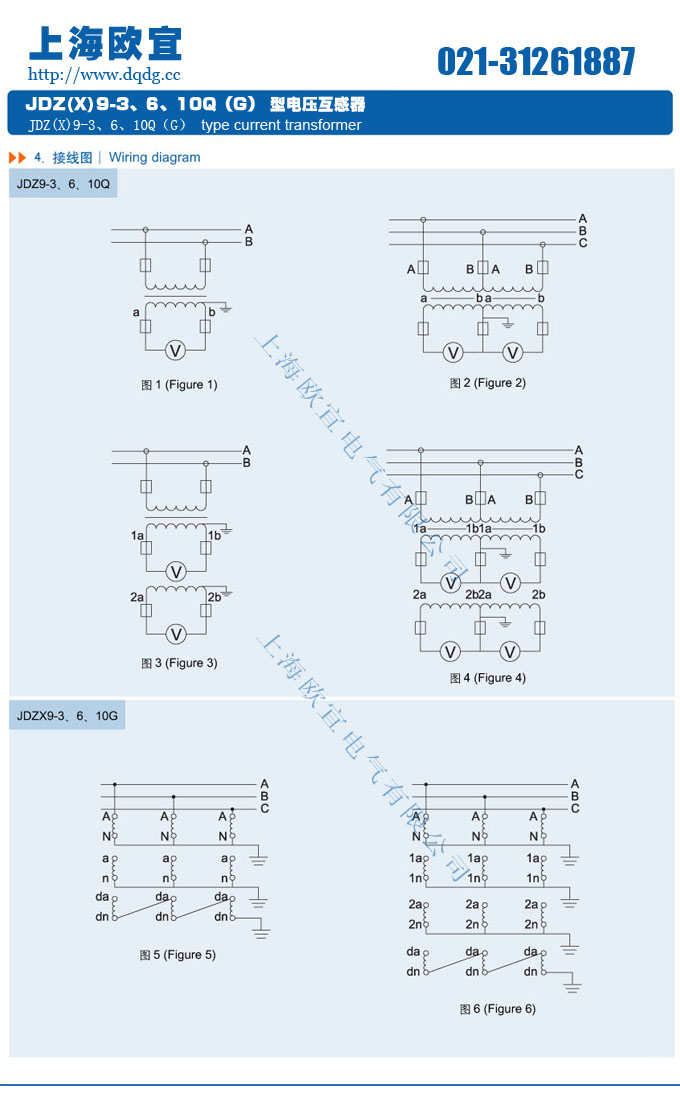

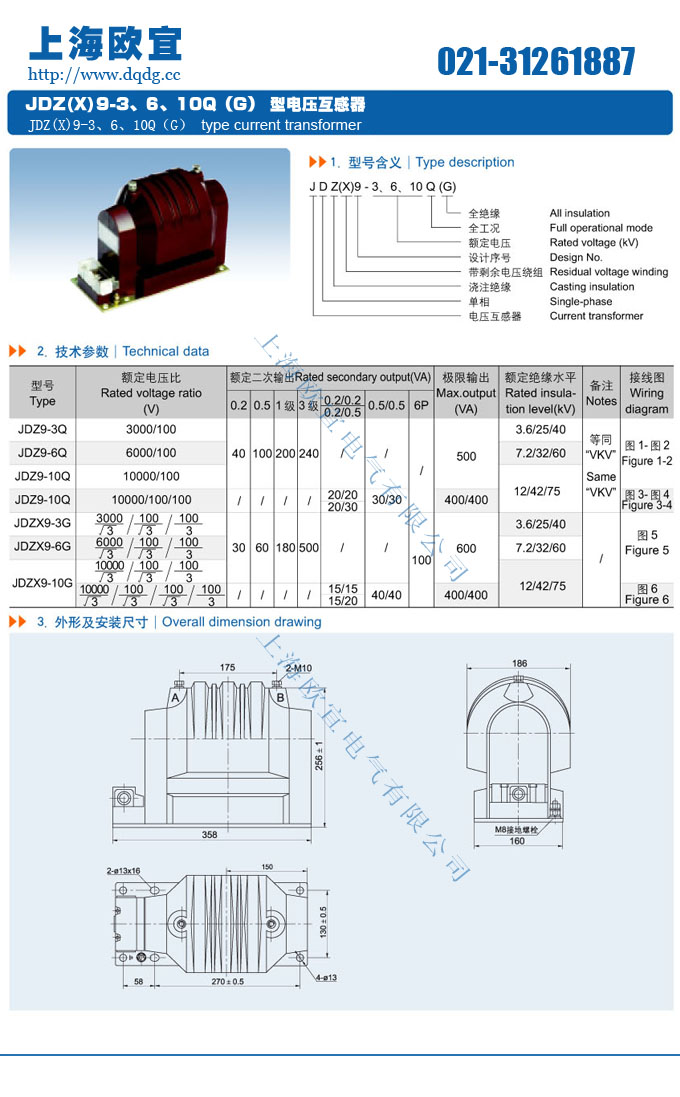

六. JDZX9-6G,JDZX9-3G電壓互感器外形及結構尺寸圖

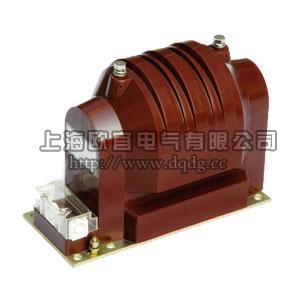

產品名稱：JDZX9-6G,JDZX9-3G電壓互感器



型號：JDZX9-6G,JDZX9-3G

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZX9-6G,JDZX9-3G電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
