JDZW2-10R電壓互感器

一、JDZW2-10R電壓互感器概述

JDZW2-10R電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構，適用于交流50HZ、額定電壓10KV及以下的電力系統中作電壓、電能測量用，也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT，熔斷器更換方便。

二、技術參數

● JDZW2-10R產品符合標準GB1207-1997和IEC186
● 額定頻率50HZ
● 環境溫度-35℃～+40℃
● 污穢等級Ⅳ級

三、變比對照表

額定電壓比（KV）	額定二次輸出（VA）		熱極限輸出（VA）	額定絕緣水平（KV）
	0.2級	0.5級
6/0.1	30	60	150	7.2/32/60
10/0.1	30	60		12/42/75
10/0.22			400

注：配用熔繼器為XPNP1-10KV/1A

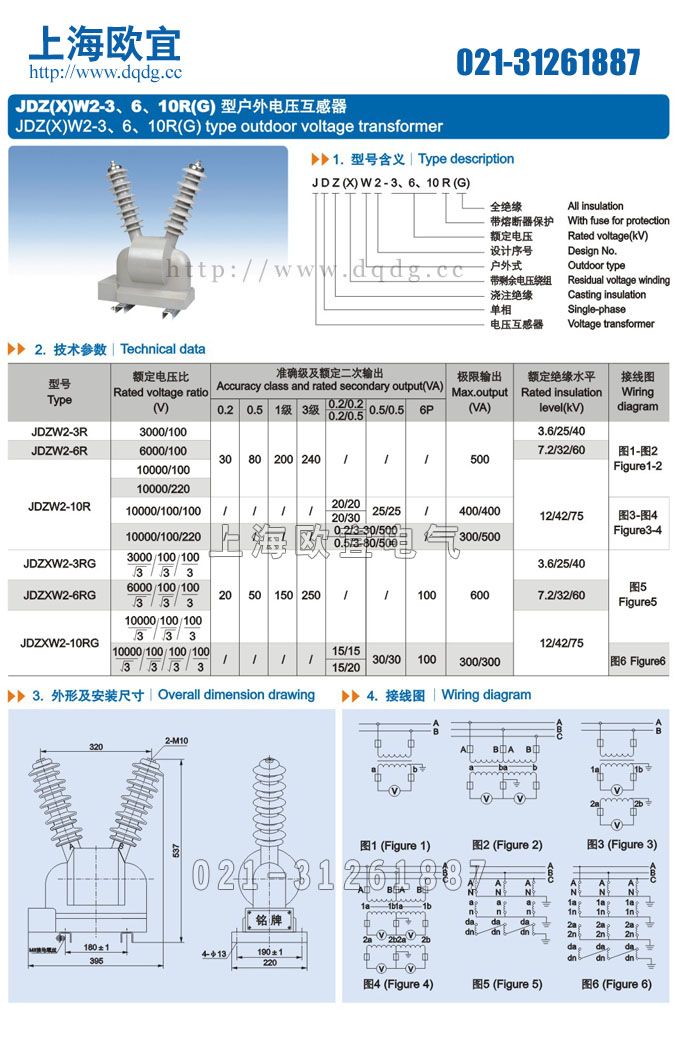

JDZW2-10R電壓互感器戶外電壓互感器外形及安裝尺寸
