JDZ11-10、JDZ11-6、JDZF11-6,JDZF11-10電壓互感器

一．概述

JDZX11-10BG電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ11-3、6, ，10 二臺一組時為V/V連接，JDZF11-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率 50H.60Hz，額定電壓為3, 6, 10kV電力系統中作能計量、電壓監控和繼電保護用。

二、使用條件

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+401C，不低于-5℃；

3.周圍空氣的相對濕度不大于85%（20℃）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體。

三、結構簡介

JDZX11-10BG電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮。一次繞組引出線端子的標志為A、N；二次繞組引出線端子的標志為a、n，均在澆注體上清晰標注。

在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
本電壓互感器為環氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10A為單相、相對相連接；JDZF11-3，6，10A為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10A為單相、相對地連接；JDZX11-3，6，10AG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。

四、技術參數:

1、產品標準：GB1207-1997《電壓互感器》；

2、負載功率因數：COS&=0.8(滯后)；

3、產品表面爬電比距滿足II級污穢等級；

型號	額定電壓比 (kV)	準確級	額定輸出 (VA)	極限輸出 (VA)	額定絕緣水平(VA)
		組合
JDZ11-3A	3/0.1	0.2 0.5	40 100	500	3.6/25/40
JDZ11-6A	6/0.1				7.2/32/60
JDZ11-10A	10/0.1				12/42/75
JDZF11-3A	3/0.1/0.1	0.2/0.2 0.2/0.5 0.5/0.5	15/15 15/30 30/30	2×200	3.6/25/40
JDZF11-6A	6/0.1/0.1				7.2/32/60
JDZF11-10A	10/0.1/0.1				12/42/75
JDZX11-3A	3/√3/0.1/√3/0.1/3	0.2/6P 0.5/6P	30/100 90/100	500	3.6/25/40
JDZX11-6A	6/√3/0.1/√3/0.1/3				7.2/32/60
JDZX11-10A	10/√3/0.1/√3/0.1/3				12/42/75
JDZX11-3AG	3/√3/0.1/√3/0.1/3	0.2/6P 0.5/6P	30/100 60/100	400	3.6/25/40
JDZX11-6AG	6/√3/0.1/√3/0.1/3				7.2/32/60
JDZX11-10AG	10/√3/0.1/√3/0.1/3				12/42/75

注意事項： 1、 使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3，6，10A為半絕緣結構，只能進行感應耐壓試驗；開關柜進行工頻試驗時，應將互感器與開關柜斷開。五、外形及安裝尺寸

五、JDZX11-10BG電壓互感器說明書和圖紙



>

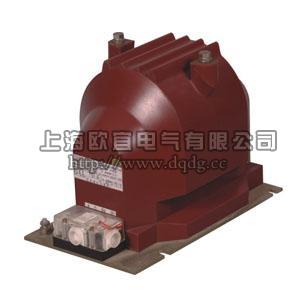

產品名稱：JDZX11-10BG電壓互感器



型號：JDZX11-10BG

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZX11-10BG電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
