RZL-10電壓互感器 (RZL10-10、RZL10)  RZL10-6-12

一、概述

RZL10-10、RZL10型電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，RZL10-10、RZL10 二臺一組時為V/V連接，JDZF10-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

二、RZL10使用條件

1．海拔高度不超過30003米;
2.周?chē)h(huán)境溫度不高于+40'C，不低于-5'C；
3.周?chē)諝獾南鄬?duì)濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體

三、結構簡介

RZL-10電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮．一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標 注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等;主要是使用電磁式電壓互感器.

四、技術參數

型 號	額定電壓比（kV）	額定容量（VA）			極限輸出（VA）
		0.2級	0.5級	1級
RZL-6	6/0.1	15	30	60	200
RZL10-10、RZL10	10/0.1 10/0.1/0.22	15	30	60	200

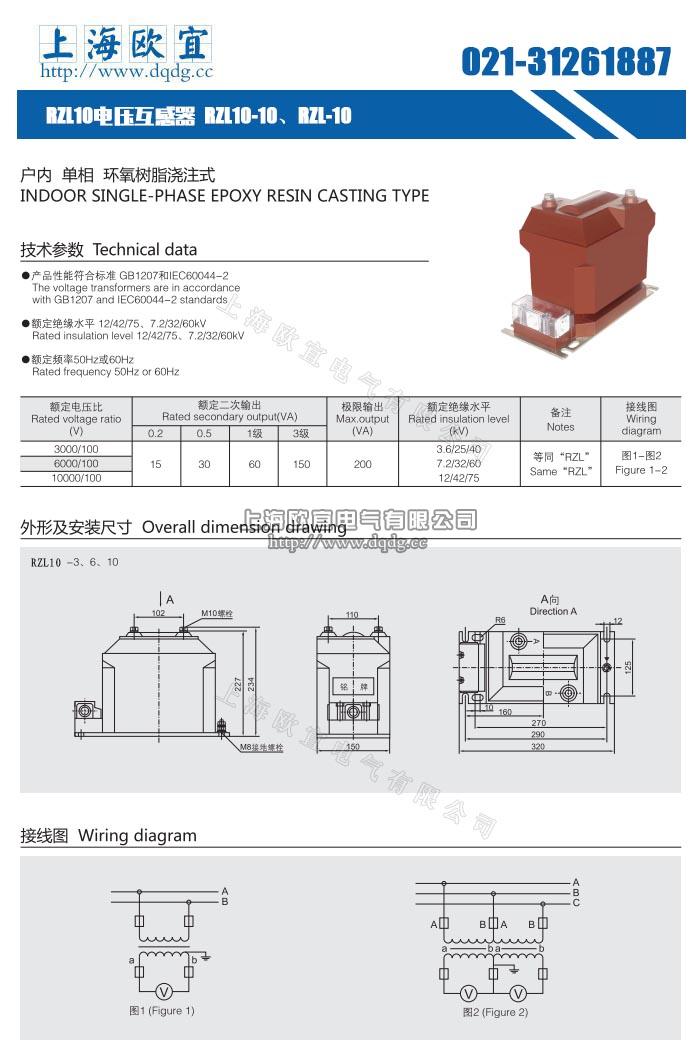

五、產品安裝尺寸結構圖

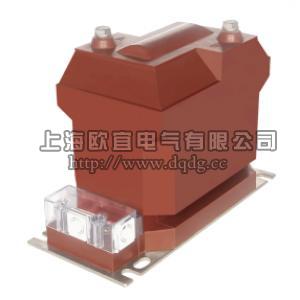

產品名稱：RZL-10電壓互感器



型號：RZL10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁RZL-10電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
