產品描述

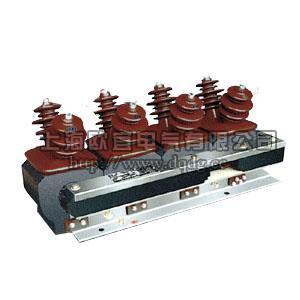

JSZJK-10Q電壓互感器 三相抗諧振電壓互感器（戶內）
一、概述
JSZJK-10Q電壓互感器為三相，戶內、干式產品，JSZK1-10為Yo/Yo[連接JSZK1-10F為Yo/Yo IYO[連接?？怪C振部分為單獨一器身。適用于額定頻率50Hz或60HZ.額定電壓為6kV電力系統中作 電能計量,電壓監控和繼電保護用
二、使用條件
1.海拔高度不超過10003;
2.周?chē)h(huán)境溫度不高于+40c，不低于-5 ℃；
3.周?chē)諝獾南鄬?duì)濕度不大于85%（20c）；
4.安裝場所無腐蝕性的氣體
三、結構簡介
JSZJK-10Q電壓互感器為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25.m/kV
JSZK1-10、JSZK1-10F電壓互感器在系統使用時，每臺為四個澆注體，計里部分為三個電壓澆 注體套在三相芯柱上，抗諧振部分裝在另一口字型鐵芯上，正常運行時，中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏，一但一相對地短路．抗諧振部分二次側(da-dn)產生100V電壓，帶動繼 電器動作，切斷電源這種中性點采取了消諧措施，使產品不需另加消諧或阻尼接地等保護方式，即 可以安全的在電網上運行，并可長期運行在單相接地的故障線路中
四、技術參數
產品型號 額定電壓比（V） 準確級及額定輸出(VA) COSφ=0.8 極限輸出(VA) 額定絕緣水平面 (kV) 0.2 0.5 1 3 0.2/0.2
0.2/0.50.5/0.5 6P JSZJK-3Q 3000/√3/100/√3/100 60 150 240 600 100 1200 3.6/23/40 JSZJK-6Q 6000/√3/100/√3/100 7.2/32/60 JSZJK-10Q 10000/√3/100/√3/100 12/42/75 JSZJK-6Q 6000/√3/100/√3/100/√3/100 45/45 90/90 100 600/600 7.2/32/60 JSZJK-10Q 10000/√3/100/√3/100/√3/100 12/42/75

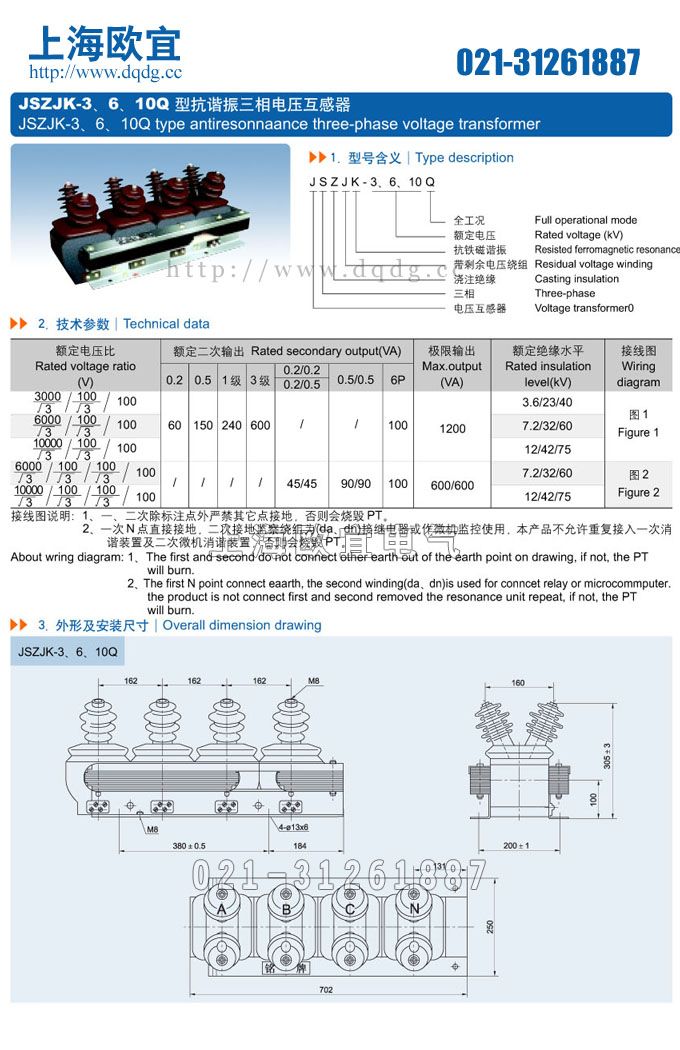

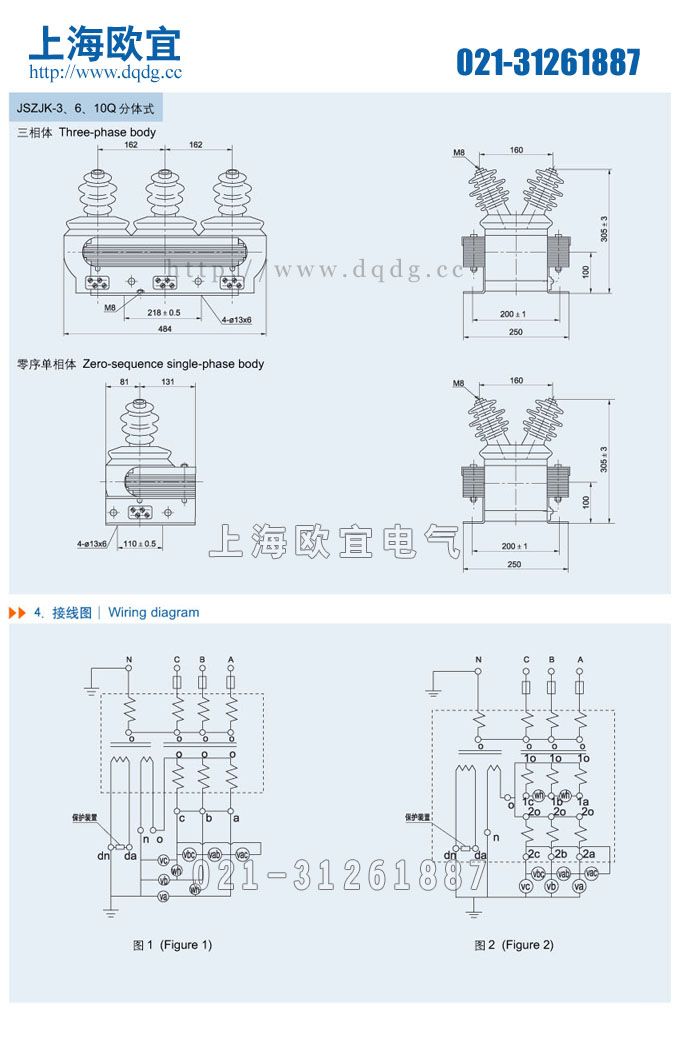

五、JSZJK-10Q電壓互感器外形及安裝尺寸，接線圖
產品名稱：JSZJK-10Q電壓互感器
型號：JSZJK-10Q
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JSZJK-10Q電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
