REL10電壓互感器(REL10-10,REL-10,REL10-6)
一、概述
REL-10電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，REL10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、REL10-10電壓互感器使用條件
1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級； 5.安裝場所無腐蝕性的氣體
三、結構簡介
REL10-10,REL10-6,JDZXF10-10/6/3型互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。REL10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩 余電壓繞組接成開口三角形）。
四、技術參數
1. 產品標準:GB1207-1997<電壓互感器;
2. 負載功率因數:COS =0.8(滯后)
3. 產品表面爬電比距滿足 級污穢等級;
4. 其它技術參數見下表.
型號 額定電壓比(V) 額定頻率
準確級及相應的額定輸出
極限輸出
額定絕緣水平
備注 0.2 0.5 1 6P REL10-3A 3000/√3/100/√3/100/√3 50
60
15 30 60 50 150 3.6/25/40 同JDZX10-10 REL10-6A 6000/√3/100/√3/100/√3 15 30 60 50 150 7.2/32/60 REL10-10A 10000/√3/100/√3/100/√3 15 30 60 50 150 12/42/75 REL10-3B 3000/√3/100/√3/100/√3 25 50 90 50 400 3.6/25/40 REL10-6B 6000/√3/100/√3/100/√3 25 50 90 50 400 7.2/32/60 REL10-10B 10000/√3/100/√3/100/√3 25 50 90 50 400 12/42/60 REL10-10型電壓互感器三組電壓變比 (10000/√3)/(100/√3 )/(100/3),其中 10000/√3——一次繞組額定電壓值，10000（V）為線電壓，10000/√3（V）為相電壓； 100/√3——二次繞組額定電壓值，100（V）為線電壓，100/√3（V）為相電壓；100/3—二次輔助繞組額定電壓值。

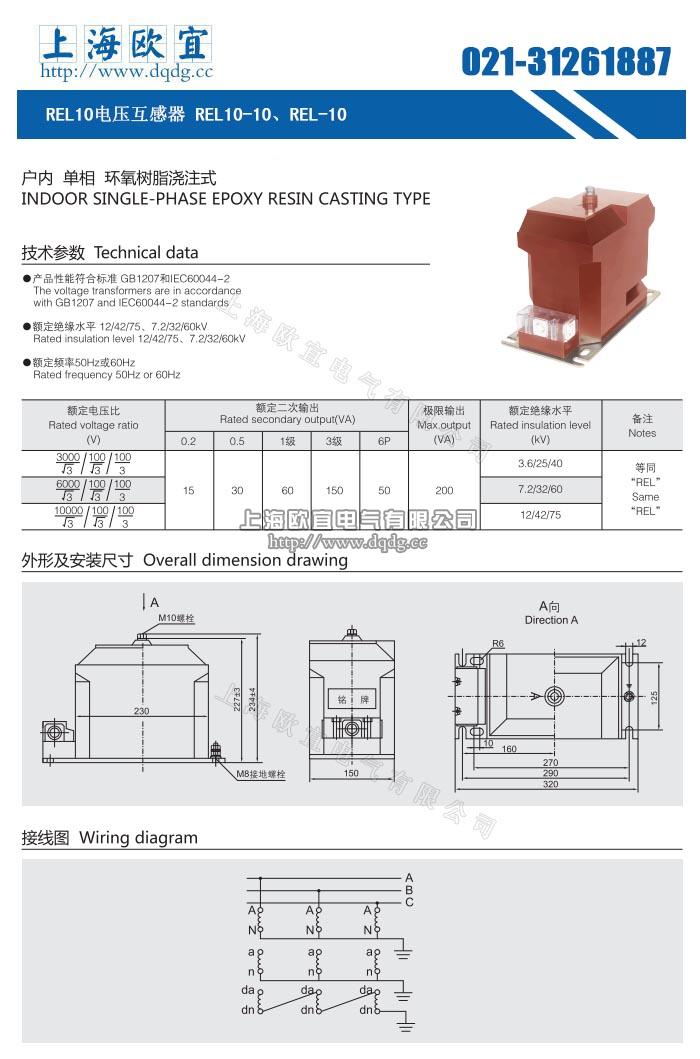

“開口三角”就是三相的三個二次輔助繞組如同三角形那樣頭尾依次串聯相接，但是a頭與c尾不連接而直接引出兩線作為測量零序電壓所用，即所謂 “開口三角”；100/3 ——接成開口三角形的輔助繞組的額定電壓值。五、產品外形及結構圖

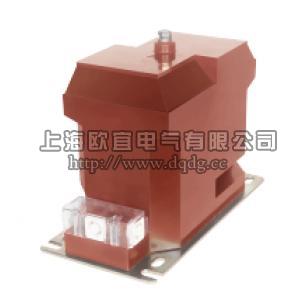

產品名稱：REL-10電壓互感器
型號：REL10
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁REL-10電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
