產品描述

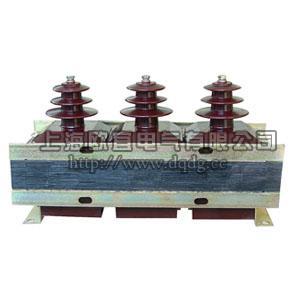

JSZW3-10A電壓互感器簡介
一、概述
JSZW3-10A電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。
二、使用條件
1．海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．
三、結構簡介
JSZW3-10A電壓互感器為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、
四、技術參數
1. 產品標準：GB1207-1997《電壓互感器》；
2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；
五、互感器變比對照表
產品型號 額定電壓比(V) 準確級及額定輸出 極限輸出(VA) 0.2 0.5 1 3 JSZW3-3A
JSZW3-3B3000/√3 /100/√3/100/3
45 90 150 300 600 JSZW3-6A
JSZW3-6B6000/√3 /100/√3/100/3 JSZW3-10A
JSZW3-10B10000/√3 /100/√3/100/√3/100/3 60 150 240 600 1000 五、JSZW3-10A電壓互感器外形及安裝尺寸圖，接線圖
產品名稱：JSZW3-10A電壓互感器
型號：JSZW3-10A
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JSZW3-10A電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
