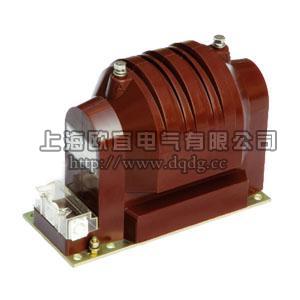

JDZ9-6Q,JDZ9-3Q電壓互感器



一、概述：

JDZ9-6Q,JDZ9-3Q電壓互感器是戶內環氧樹脂澆注式支柱式全工況型產品，在額定頻率為50HZ，額定電壓為3/6/10KV以下的電力系統中作繼電保護或電能測量用。

二、結構特點：

JDZ9-6Q,JDZ9-3Q電壓互感器為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。

三、工作條件：

1、環境溫度

最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。

2、海拔高度不超過1000M（超過請著明）

3、接地方式：中性點非有效接地系統

4、大氣條件：無嚴重污染

四、技術參數：

1、額定絕緣水平：3.6/23/40KV

2、負荷的功率因數：cosφ=0.8（滯后）

3、表面爬電距離：

4、產品標準：GB1208-2006《電磁式電壓互感器》

五、注意事項：

1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。

2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下進行

六、外形及參數：



型 號	額定電壓比 (V)	準確級及額定輸出 （VA）				極限輸出 （VA）	額定絕緣水平 （kV）
		0.2	0.5	1	6p
JDZ9-3R3	3000/100	40	120	240	600	600	3.6/23/40
JDZ9-6R3	6000/100					300/300	7.2/32/60
JDZ9-10R3	10000/100						3.6 / 25 / 40
	10000/220	25	40	80		300/500	12/42/75
	10000/100/100						12/42/75
	10000/100/220						12/42/75

七、JDZ9-6Q,JDZ9-3Q電壓互感器技術參數，外形及安裝尺寸，接線圖

產品名稱：JDZ9-6Q,JDZ9-3Q電壓互感器



型號：JDZ9-6Q,JDZ9-3Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZ9-6Q,JDZ9-3Q電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
