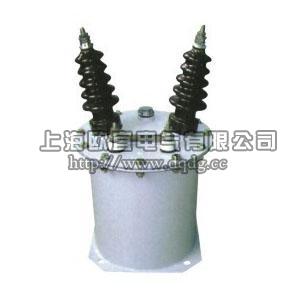

JDJ-10電壓互感器
-
- 產品型號：JDJ-10
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
JDJ-10型油浸式電壓互感器
一、概述
JDJ-10電壓互感器為戶內油漫式單相不接地電壓互感器，供額定頻率50Hz、3-35kV的電力系統中作電壓電能測量及繼電器保護用。
二、結構簡介
本系列互感器為油浸絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個器身固定在箱蓋上置于油箱中，油箱內裝絕緣變壓器，油面距箱內表面10-15mm。繞組出線經箱蓋上的高低壓磁套分別引出供安裝接線用，箱蓋與油箱密封，箱蓋上有注油塞。
三、使用條件
1海拔高度不超過1000m；
2周圍環境溫度不高于+40℃，不低于-5℃
3周圍空氣的相對濕度不大于85%(200℃);四、JDJ-10外形尺寸及接線圖
產品名稱：JDJ-10電壓互感器
型號：JDJ-10
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDJ-10電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
