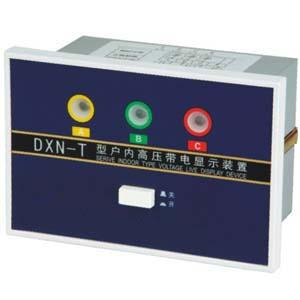

DXN-T帶電顯示器



(同GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,戶內高壓帶電顯示裝置,可含傳感器,柜內電磁鎖)



DXN-T帶電顯示器是一種直接安裝在室內電氣設備上,直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置.當設備帶有運行電壓時,該顯示器顯示窗發出閃光,警示人們高壓設備帶電.無電時則無指示.一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方.戶內高壓帶電顯示裝置由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況。



一、DXN-T執行標準

DL/T538 《高壓帶電顯示裝置》

DL/T593《高壓開關設備和控制設備標準的共用技術要求》

JB/T10305 《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》

GB/T7354 《局部放電測量》



二、驗電/核相

DXN-T帶顯示器上的驗電／核相端口提供外接檢測端口，需要配合驗電／核相器DXN-C使用。
驗電／核相器插入到驗電端的接地端口和其它相序端口，若有顯示表示測試相序帶電。
驗電／核相器插入到兩臺開關設備驗電端的同一相序，若沒有顯示表示測試的相序相同。



三、帶電顯示器參數

項　目　名　稱				單　位	數　　　　據
傳 感 器	額定電壓			KV	3	6	10	20	27.5	35
	最高工作電壓Um				3.5	6.9	11.5	31.5	40.5
	額定頻率			Hz	50
	絕 緣 水 平	工頻耐受電壓(有效值)	一次對二次對地	KV	25	32	42	65	80	100
		雷電沖擊耐受電壓(峰值)			40	60	75	125	185	185
		局部放電量1.1*Um/√3		PC	≤10
	抗彎強度			KN	8
顯 示 器	氖燈啟輝電壓			KV	0.52		0.87	1.73	2.38	3.03
	閉鎖啟控電壓				1.95	3.90	6.50	13	17.88	22.75
	二次閉鎖電源電壓			V	∽220 　　　?。?0

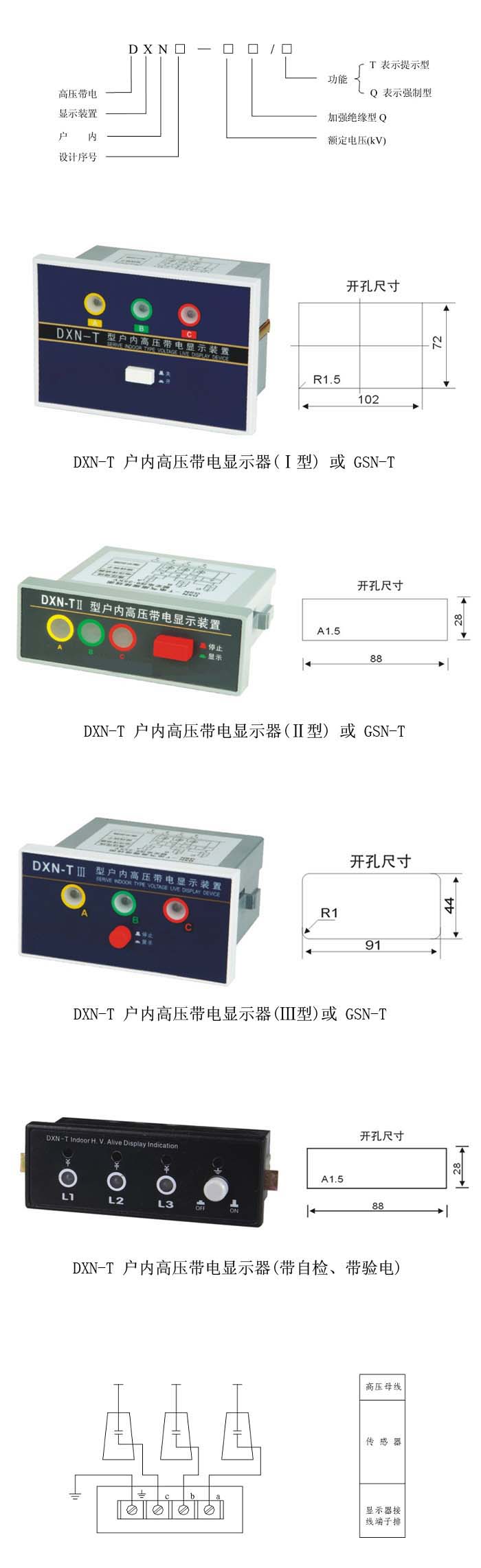

四、帶電顯示器型號含義及尺寸圖、接線圖
